Schneider RXM2AB2B7PVM Zelio RXM Relais m.LTB +LED u.gemischter Klemmleiste

Ihr Nettopreis
Art.-Nr.
2817168
EAN
3606489563165
Hersteller-Nr.
RXM2AB2B7PVM
DEHA.-Nr.
5815270
eClass.-Nr.
27371601
Zolltarif-Nr.
85364190
Ausführung des elektrischen Anschlusses Steckanschluss
Komplettgerät mit Sockel true
Mit abnehmbaren Klemmen true
Mit LED-Anzeige true
Bemessungssteuerspeisespannung Us bei AC 50 Hz 0 - 24.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 0 - 24.0 V
Spannungsart zur Betätigung AC
Antrieb, Polung ungepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 2
Art des Schaltkontaktes sonstige
Mit zwangsgeführten Kontakten false
Werkstoff des Kontakteinsatzes sonstige
Werkstoff des Kontaktes sonstige
Werkstoff der Kontaktbeschichtung sonstige
Nennstrom 10 A
Schutzart (IP) IP20
Breite 27 mm
Höhe 79 mm
Tiefe 78 mm

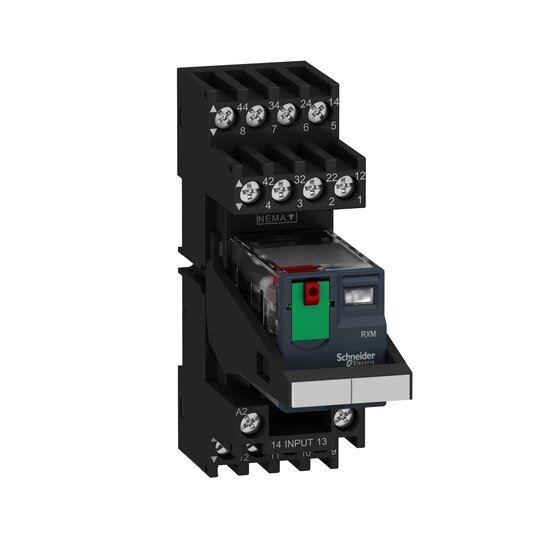

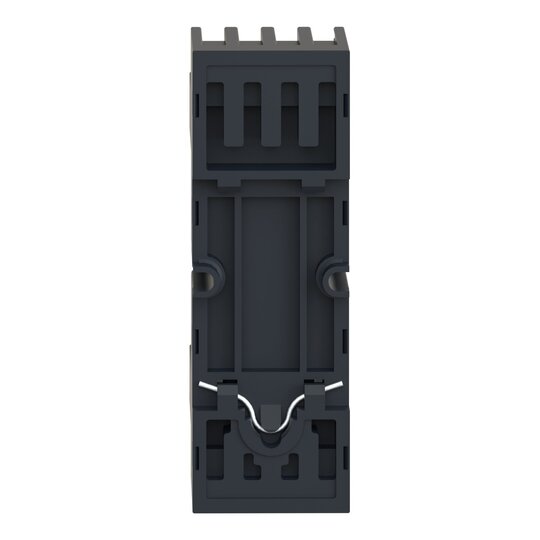

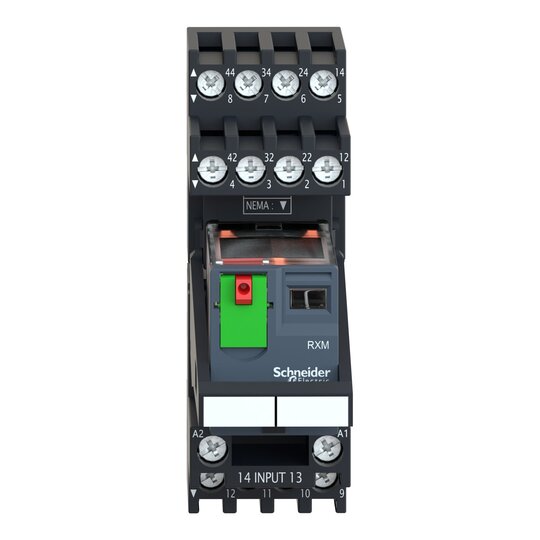

Harmony Relay. Vormontiertes und direkt einsetzbares Miniaturrelais RXM bestehend aus Relais, Sockel, Haltebügel und Beschriftungsschild. Anzahl Kontakte- 2, Ausführung- Relaiswechsler, Kontaktbelastbarkeit- je 12 A. Spulen-Steuerspannung- 24 VAC. Mechanische Stellungsanzeige- ja, LED-Anzeige- ja. Prüftaste zum Testen der Kontakte- ja, Prüfhebel zur dauerhaften Umschaltung für Testzwecke- ja, Bedienung- werkzeuglos. Stecksockel mit Schraubklemmen in kombinierter Anordnung zur Montage auf Hutschiene oder aufschraubbar auf Montageplatte. Kunststoffhaltebügel zur Fixierung und einfachen Entnahme des Relais. Beschriftungsschild zur Kennzeichnung. Alle Komponenten sind einsatzfertig montiert und das vormontierte Relais kann sofort eingesetzt werden.
