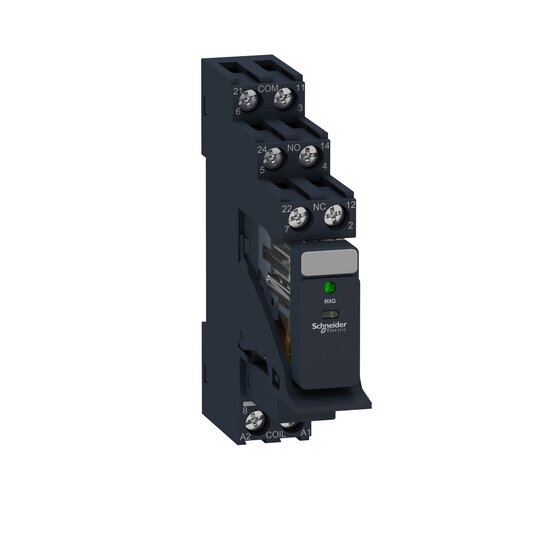

Schneider RXG23BDPV Zelio RXG Relais m.LED u.Sockel 2We5A 24VDC m.Diode

Ihr Nettopreis
Art.-Nr.
2817166
EAN
3606489562915
Hersteller-Nr.
RXG23BDPV
DEHA.-Nr.
5815268
eClass.-Nr.
27371601
Zolltarif-Nr.
85364190
Ausführung des elektrischen Anschlusses Steckanschluss
Komplettgerät mit Sockel true
Mit abnehmbaren Klemmen true
Mit LED-Anzeige true
Spannungsart zur Betätigung DC
Antrieb, Polung ungepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 2
Art des Schaltkontaktes sonstige
Mit zwangsgeführten Kontakten false
Werkstoff des Kontakteinsatzes sonstige
Werkstoff des Kontaktes sonstige
Werkstoff der Kontaktbeschichtung sonstige
Nennstrom 5 A
Schutzart (IP) IP20
Breite 15 mm
Höhe 79 mm
Tiefe 72 mm

Harmony Relay. Vormontiertes und direkt einsetzbares Interface-Relais RXG bestehend aus Relais, Sockel, Schutzmodul, Haltebügel und Beschriftungsschild. Anzahl Kontakte- 2, Ausführung- Relaiswechsler, Kontaktbelastbarkeit- je 5 A. Spulen-Steuerspannung- 24 VDC. Mechanische Stellungsanzeige- ja, LED-Anzeige- ja. Prüftaste zum Testen der Kontakte- nein, Prüfhebel zur dauerhaften Umschaltung für Testzwecke- nein. Stecksockel mit Schraubklemmen in getrennter Anordnung zur Montage auf Hutschiene oder aufschraubbar auf Montageplatte. Schutzmodul- Diode. Kunststoffhaltebügel zur Fixierung und einfachen Entnahme des Relais. Beschriftungsschild zur Kennzeichnung. Alle Komponenten sind einsatzfertig montiert und das vormontierte Relais kann sofort eingesetzt werden.
