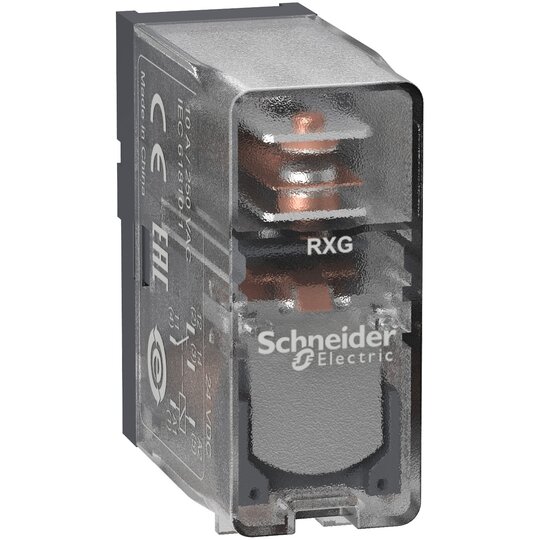

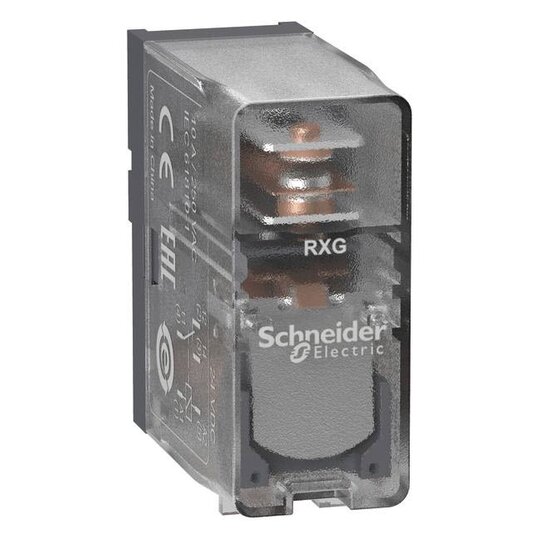

Schneider RXG15BD Interface Relais steckbar 1W 24VDC 10A Klarsichtgehäuse

Ihr Nettopreis
Art.-Nr.
2817120
EAN
3606480688959
Hersteller-Nr.
RXG15BD
DEHA.-Nr.
4457153
eClass.-Nr.
27371601
Zolltarif-Nr.
85364190
Ausführung des elektrischen Anschlusses Flachsteckanschluss
Komplettgerät mit Sockel false
Mit abnehmbaren Klemmen false
Mit LED-Anzeige false
Bemessungssteuerspeisespannung Us bei DC 24 - 24.0 V
Spannungsart zur Betätigung DC
Antrieb, Polung gepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 1
Art des Schaltkontaktes Einfachkontakt
Mit zwangsgeführten Kontakten false
Werkstoff des Kontakteinsatzes sonstige
Werkstoff des Kontaktes sonstige
Werkstoff der Kontaktbeschichtung sonstige
Nennstrom 10 A
Schutzart (IP) IP40
Breite 13 mm
Höhe 28 mm
Tiefe 29 mm

Harmony Relay. Interface-Relais RXG als Komponente. Anzahl Kontakte 1, Ausführung Relaiswechsler, Kontaktbelastbarkeit 10 A. Spulen-Steuerspannung 24 VDC. Mechanische Stellungsanzeige nein, LED-Anzeige nein. Prüftaste zum Testen der Kontakte nein, Prüfhebel zur dauerhaften Umschaltung für Testzwecke nein. Durchsichtiges Gehäuse mit Blick auf den Kontakt ohne Anzeigen und Prüffunktionen. Anschlüsse stabile Flachstifte. Montage im separaten Stecksockel.
