| Ausführung des elektrischen Anschlusses |
Steckanschluss |
| Komplettgerät mit Sockel |
true |
| Mit abnehmbaren Klemmen |
true |
| Mit LED-Anzeige |
true |
| Bemessungssteuerspeisespannung Us bei DC |
0 - 24.0 V |
| Spannungsart zur Betätigung |
DC |
| Antrieb, Polung |
ungepolt |
| Schaltverhalten des Antriebs |
monostabil |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Kontakte als Schließer |
0 |
| Anzahl der Kontakte als Wechsler |
1 |
| Art des Schaltkontaktes |
sonstige |
| Mit zwangsgeführten Kontakten |
false |
| Werkstoff des Kontakteinsatzes |
sonstige |
| Werkstoff des Kontaktes |
sonstige |
| Werkstoff der Kontaktbeschichtung |
sonstige |
| Nennstrom |
10 A |
| Schutzart (IP) |
IP20 |
| Breite |
15 mm |
| Höhe |
79 mm |
| Tiefe |
72 mm |

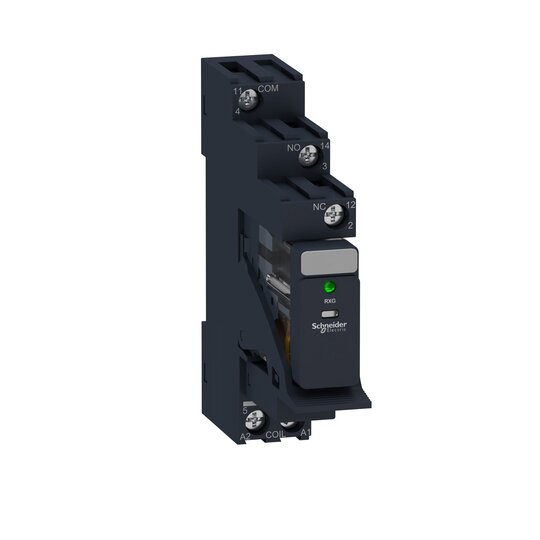

Harmony Relay. Vormontiertes und direkt einsetzbares Interface-Relais RXG bestehend aus Relais, Sockel, Schutzmodul, Haltebügel und Beschriftungsschild. Anzahl Kontakte- 1, Ausführung- Relaiswechsler, Kontaktbelastbarkeit- 10 A. Spulen-Steuerspannung- 24 VDC. Mechanische Stellungsanzeige- ja, LED-Anzeige- ja. Prüftaste zum Testen der Kontakte- nein, Prüfhebel zur dauerhaften Umschaltung für Testzwecke- nein. Stecksockel mit Schraubklemmen in getrennter Anordnung zur Montage auf Hutschiene oder aufschraubbar auf Montageplatte. Schutzmodul- Diode. Kunststoffhaltebügel zur Fixierung und einfachen Entnahme des Relais. Beschriftungsschild zur Kennzeichnung. Alle Komponenten sind einsatzfertig montiert und das vormontierte Relais kann sofort eingesetzt werden.
