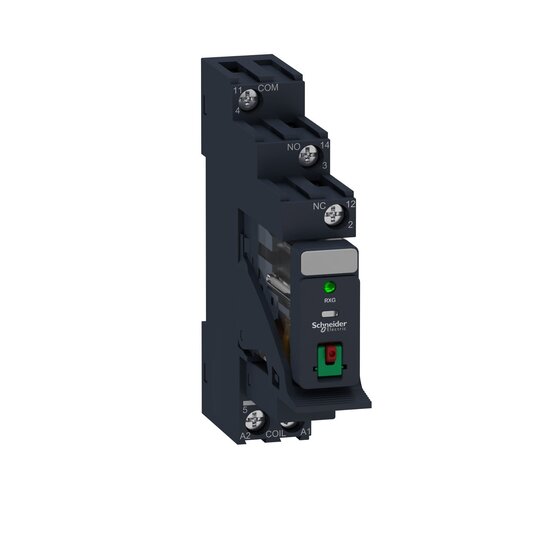

Schneider RXG12B7PV Zelio RXG Relais m.LTB +LED u.Sockel 1We10A 24VAC

Ihr Nettopreis
Art.-Nr.
2817155
EAN
3606489562816
Hersteller-Nr.
RXG12B7PV
DEHA.-Nr.
5815257
eClass.-Nr.
27371601
Zolltarif-Nr.
85364190
Ausführung des elektrischen Anschlusses Steckanschluss
Komplettgerät mit Sockel true
Mit abnehmbaren Klemmen true
Mit LED-Anzeige true
Bemessungssteuerspeisespannung Us bei AC 50 Hz 0 - 24.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 0 - 24.0 V
Spannungsart zur Betätigung AC
Antrieb, Polung ungepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 1
Art des Schaltkontaktes sonstige
Mit zwangsgeführten Kontakten false
Werkstoff des Kontakteinsatzes sonstige
Werkstoff des Kontaktes sonstige
Werkstoff der Kontaktbeschichtung sonstige
Nennstrom 10 A
Schutzart (IP) IP20
Schutzart (RT) nach IEC 61810-7 RT I
Breite 15 mm
Höhe 79 mm
Tiefe 72 mm

Harmony Relay. Vormontiertes und direkt einsetzbares Interface-Relais RXG bestehend aus Relais, Sockel, Schutzmodul, Haltebügel und Beschriftungsschild. Anzahl Kontakte- 1, Ausführung- Relaiswechsler, Kontaktbelastbarkeit- 10 A. Spulen-Steuerspannung- 24 VAC. Mechanische Stellungsanzeige- ja, LED-Anzeige- ja. Prüftaste zum Testen der Kontakte- ja, Prüfhebel zur dauerhaften Umschaltung für Testzwecke- ja, Bedienung- werkzeuglos. Stecksockel mit Schraubklemmen in getrennter Anordnung zur Montage auf Hutschiene oder aufschraubbar auf Montageplatte. Schutzmodul- Varistor. Kunststoffhaltebügel zur Fixierung und einfachen Entnahme des Relais. Beschriftungsschild zur Kennzeichnung. Alle Komponenten sind einsatzfertig montiert und das vormontierte Relais kann sofort eingesetzt werden.
