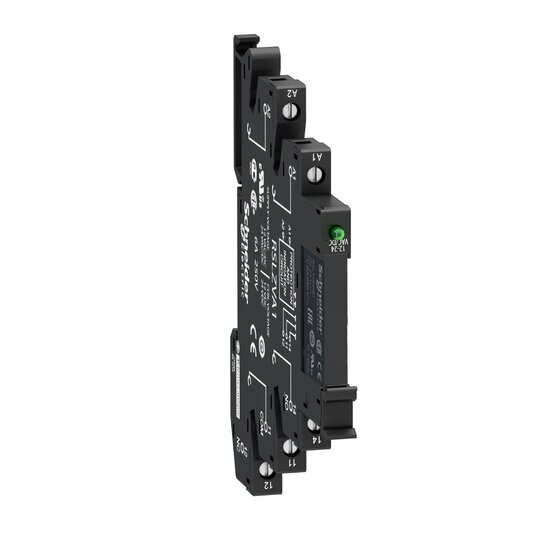

Schneider RSL1PVEU Interface Relais schmal im Sockel 1W LED Schraubk. 48V

Ihr Nettopreis
Art.-Nr.
2817044
EAN
3606480077845
Hersteller-Nr.
RSL1PVEU
DEHA.-Nr.
3184850
eClass.-Nr.
27371601
Zolltarif-Nr.
85364190
Ausführung des elektrischen Anschlusses Schraubanschluss
Komplettgerät mit Sockel true
Mit abnehmbaren Klemmen true
Mit LED-Anzeige true
Bemessungssteuerspeisespannung Us bei AC 50 Hz 48 - 48.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 48 - 48.0 V
Bemessungssteuerspeisespannung Us bei DC 48 - 48.0 V
Spannungsart zur Betätigung AC/DC
Antrieb, Polung ungepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 1
Art des Schaltkontaktes Einfachkontakt
Mit zwangsgeführten Kontakten true
Werkstoff des Kontakteinsatzes sonstige
Werkstoff des Kontaktes sonstige
Werkstoff der Kontaktbeschichtung sonstige
Nennstrom 6 A
Schutzart (IP) IP40
Schutzart (RT) nach IEC 61810-7 RT I
Breite 6,2 mm
Höhe 78,6 mm
Tiefe 95 mm

Vormontiertes und direkt einbaufähiges schmale Interface-Relais RSL im Stecksockel RSLZRA mit Baubreite 6,2 mm. Der Wechslerkontakt schaltet bis zu 6 A. Im Stecksockel ist eine LED zur Anzeige des Ansteuerzutandes vorhanden, ein Hebel zur einfachen Entnahme des Relais sowie ein Schutzmodul. Die Leitungsanschlüsse erfolgen über Schraubklemmen. Zusätzlich können Kammschienen RSLZ2 zur einfachen Weiterleitung von Potentialen eingesteckt werden.
