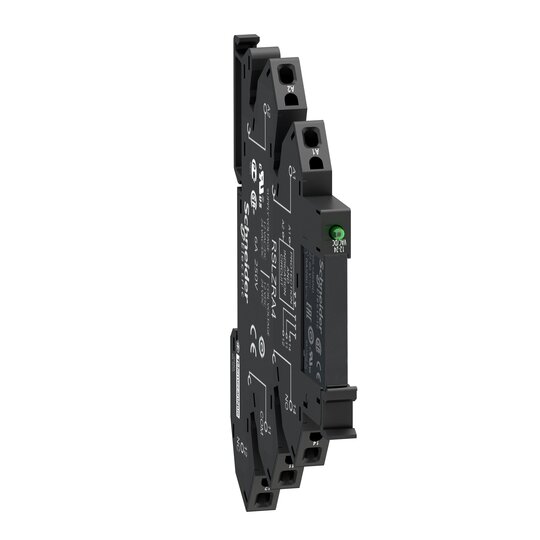

Schneider RSL1PREU Interface Relais schmal im Sockel 1W 6A LED Federzug 48V

Ihr Nettopreis
Art.-Nr.
2817040
EAN
3606480077913
Hersteller-Nr.
RSL1PREU
DEHA.-Nr.
3184845
eClass.-Nr.
27371601
Zolltarif-Nr.
85364190
Ausführung des elektrischen Anschlusses Federzuganschluss
Komplettgerät mit Sockel true
Mit abnehmbaren Klemmen true
Mit LED-Anzeige true
Bemessungssteuerspeisespannung Us bei AC 50 Hz 48 - 48.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 48 - 48.0 V
Bemessungssteuerspeisespannung Us bei DC 48 - 48.0 V
Spannungsart zur Betätigung AC/DC
Antrieb, Polung ungepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 1
Art des Schaltkontaktes Einfachkontakt
Mit zwangsgeführten Kontakten true
Werkstoff des Kontakteinsatzes sonstige
Werkstoff des Kontaktes sonstige
Werkstoff der Kontaktbeschichtung sonstige
Nennstrom 6 A
Schutzart (IP) IP40
Schutzart (RT) nach IEC 61810-7 RT I
Breite 6,2 mm
Höhe 78,6 mm
Tiefe 101 mm

Vormontiertes und direkt einbaufähiges schmale Interface-Relais RSL im Stecksockel RSLZRA mit Baubreite 6,2 mm. Der Wechslerkontakt schaltet bis zu 6 A. Im Stecksockel ist eine LED zur Anzeige des Ansteuerzutandes vorhanden, ein Hebel zur einfachen Entnahme des Relais sowie ein Schutzmodul. Die Leitungsanschlüsse erfolgen über Federzugklemmen. Zusätzlich können Kammschienen RSLZ2 zur einfachen Weiterleitung von Potentialen eingesteckt werden.
