| Ausführung des elektrischen Anschlusses |
Steckanschluss |
| Komplettgerät mit Sockel |
true |
| Mit abnehmbaren Klemmen |
true |
| Mit LED-Anzeige |
true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
0 - 24.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
0 - 24.0 V |
| Spannungsart zur Betätigung |
AC |
| Antrieb, Polung |
ungepolt |
| Schaltverhalten des Antriebs |
monostabil |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Kontakte als Schließer |
0 |
| Anzahl der Kontakte als Wechsler |
1 |
| Art des Schaltkontaktes |
sonstige |
| Mit zwangsgeführten Kontakten |
false |
| Werkstoff des Kontakteinsatzes |
sonstige |
| Werkstoff des Kontaktes |
sonstige |
| Werkstoff der Kontaktbeschichtung |
sonstige |
| Nennstrom |
12 A |
| Schutzart (IP) |
IP20 |
| Schutzart (RT) nach IEC 61810-7 |
RT I |
| Breite |
64 mm |
| Höhe |
84 mm |
| Tiefe |
15 mm |

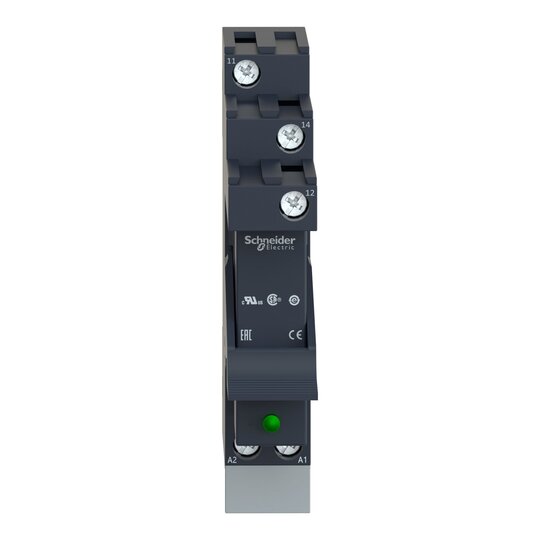

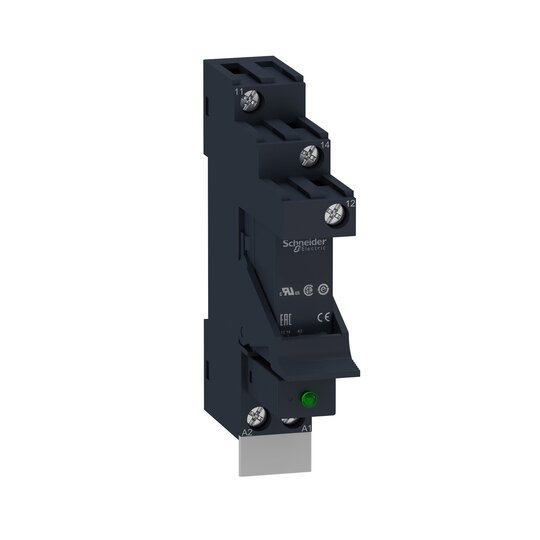

Harmony Relay. Vormontiertes und direkt einsetzbares Interface-Relais RSB bestehend aus Relais, Sockel, Schutzmodul mit LED-Anzeige, Haltebügel und Beschriftungsschild. Anzahl Kontakte- 1, Ausführung- Relaiswechsler, Kontaktbelastbarkeit- 12 A. Spulen-Steuerspannung- 24 VAC. Stecksockel mit Schraubklemmen in getrennter Anordnung zur Montage auf Hutschiene oder aufschraubbar auf Montageplatte. Schutzmodul- Varistor. Kunststoffhaltebügel zur Fixierung und einfachen Entnahme des Relais. Beschriftungsschild zur Kennzeichnung. Alle Komponenten sind einsatzfertig montiert und das vormontierte Relais kann sofort eingesetzt werden.
