| Ausführung des elektrischen Anschlusses |
Steckanschluss |
| Komplettgerät mit Sockel |
false |
| Mit abnehmbaren Klemmen |
true |
| Mit LED-Anzeige |
true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
24 - 24.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
24 - 24.0 V |
| Spannungsart zur Betätigung |
AC |
| Antrieb, Polung |
ungepolt |
| Schaltverhalten des Antriebs |
monostabil |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Kontakte als Schließer |
0 |
| Anzahl der Kontakte als Wechsler |
2 |
| Art des Schaltkontaktes |
Doppelkontakt |
| Mit zwangsgeführten Kontakten |
true |
| Werkstoff des Kontakteinsatzes |
sonstige |
| Werkstoff des Kontaktes |
sonstige |
| Werkstoff der Kontaktbeschichtung |
sonstige |
| Nennstrom |
15 A |
| Schutzart (IP) |
IP40 |
| Schutzart (RT) nach IEC 61810-7 |
RT I |
| Breite |
21 mm |
| Höhe |
27 mm |
| Tiefe |
53 mm |

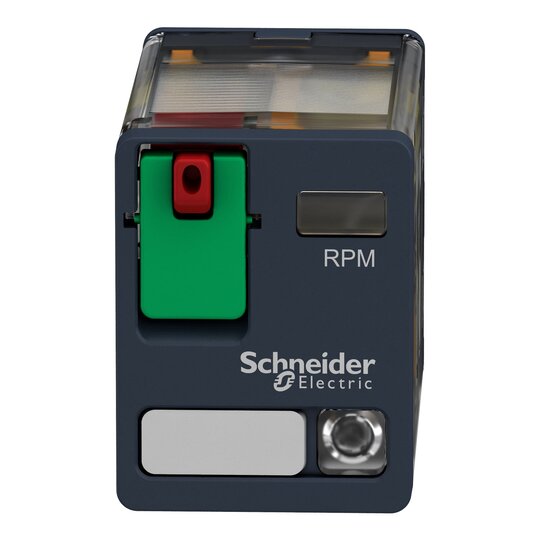

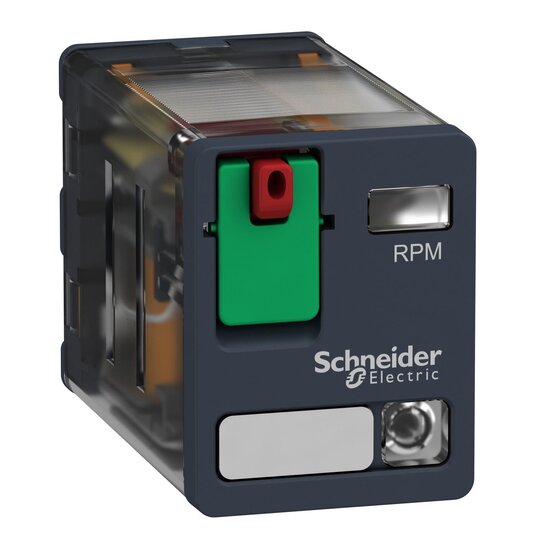

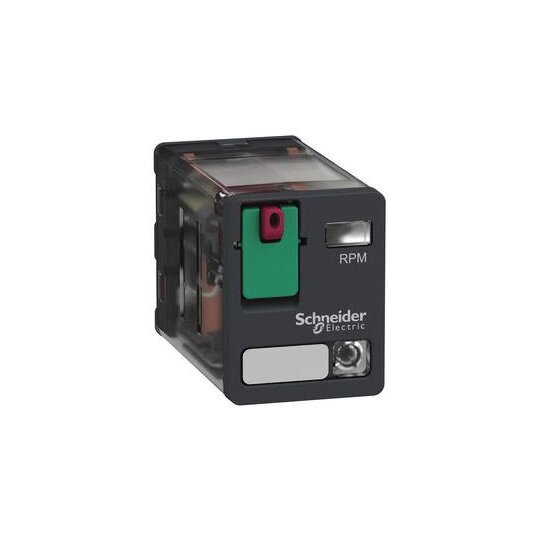

Harmony Relay. Leistungsrelais RPM als Komponente. Anzahl Kontakte 2, Ausführung Relaiswechsler, Kontaktbelastbarkeit je 15 A. Spulen-Steuerspannung 24 VAC. Mechanische Stellungsanzeige ja, LED-Anzeige ja. Prüftaste zum Testen der Kontakte ja, Prüfhebel zur dauerhaften Umschaltung für Testzwecke ja, Bedienung werkzeuglos. Anschlüsse stabile Flachstifte. Montage im separaten Stecksockel.
