| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Mit abnehmbaren Klemmen |
false |
| Funktion Phasenfolgeüberwachung |
true |
| Funktion Phasenausfallerkennung |
true |
| Funktion Unterspannungserkennung |
true |
| Funktion Überspannungserkennung |
true |
| Funktion Asymmetrieerkennung |
true |
| Spannungsmessbereich |
194 - 528.0 V |
| Max. zulässige Ansprechverzögerungszeit |
0,65 s |
| Min. einstellbare Rückfallverzögerungszeit |
0,1 s |
| Max. zulässige Rückfallverzögerungszeit |
10 s |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Kontakte als Schließer |
0 |
| Anzahl der Kontakte als Wechsler |
2 |
| Breite |
35 mm |
| Höhe |
90 mm |
| Tiefe |
72 mm |

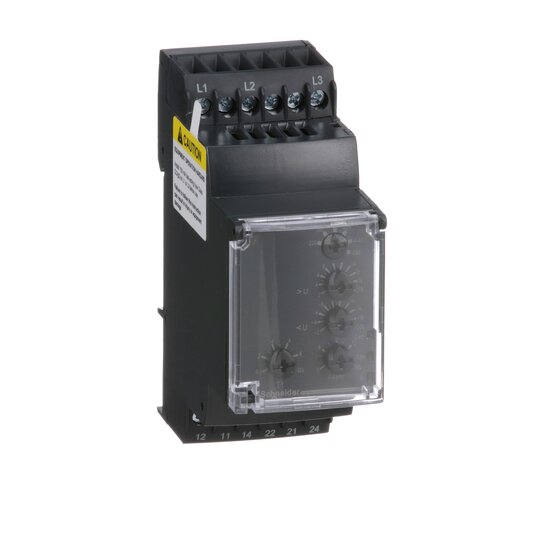

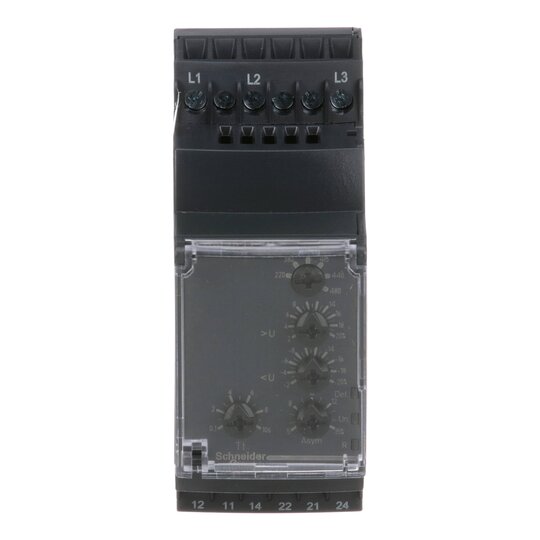

Harmony Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (220-480 VAC in 6 Stufen) auf Phasenfolge, Phasenausfall, Phasenasymmetrie (5-15%), Über- und Unterspannung im Fenstermodus (-20--2%/+2-+20% je nach Spannung). Zur Meldung sind 2 Relaiswechsler vorhanden, die bis 5 A belastbar sind. Für die Asymmetrie, Unter- und Überspannungsbereich ist der Grenzwert und für den Ausgang ist eine Abschaltverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Drei LEDs zeigt den Status an. Die Baubreite beträgt 35 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.
