Ausführung des elektrischen Anschlusses | sonstige |
Mit abnehmbaren Klemmen | false |
Spannungsart der Versorgungsspannung | AC/DC |
Strommessbereich | 0.15 - 15.0 A |
1-Phasen-Unterstrom möglich | false |
3-Phasen-Unterstrom möglich | true |
1-Phasen-Überstrom möglich | false |
3-Phasen-Überstrom möglich | true |
1-Phasen-Fenster möglich | false |
3-Phasen-Fenster möglich | false |
Enthält Funktion Gleichspannung-Unterstrom | false |
Enthält Funktion Gleichspannung-Überstrom | false |
Funktion Gleichstrom-Fenster | false |
Min. einstellbare Ansprechverzögerungszeit | 1 s |
Max. zulässige Ansprechverzögerungszeit | 20 s |
Min. einstellbare Rückfallverzögerungszeit | 0,3 s |
Max. zulässige Rückfallverzögerungszeit | 30 s |
Externer Stromwandler | false |
Anzahl der Kontakte als Öffner | 0 |
Anzahl der Kontakte als Schließer | 0 |
Anzahl der Kontakte als Wechsler | 2 |
Breite | 35 mm |
Höhe | 90 mm |
Tiefe | 72 mm |

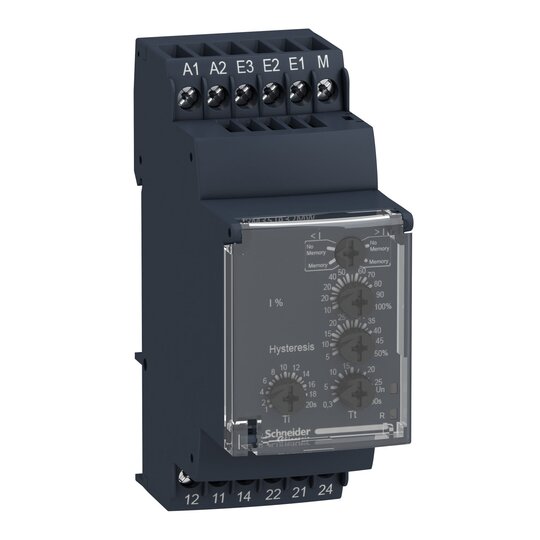

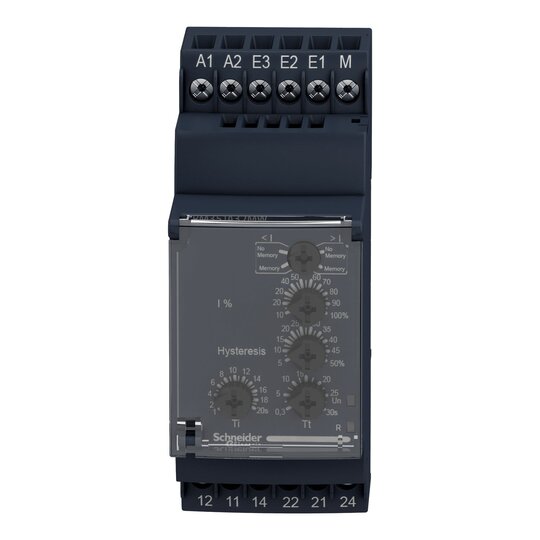

Harmony Control. Dieses Stromüberwachungsrelais überwacht einen Leiter auf Über- oder Unterschreitung des eingestellten Grenzwertes im Bereich 0,15-15 A. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 5 A belastbar sind. Die Arbeitsweise, der Grenzwert, die Schalthysterese und eine Abfallverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Die Baubreite beträgt 35 mm und die Montage erfolgt auf der Hutschiene. Das Weitspannungsnetzteil 24-240 VAC/DC (50-60 Hz) ermöglicht einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.
