Spannungsüberwachungsrelais

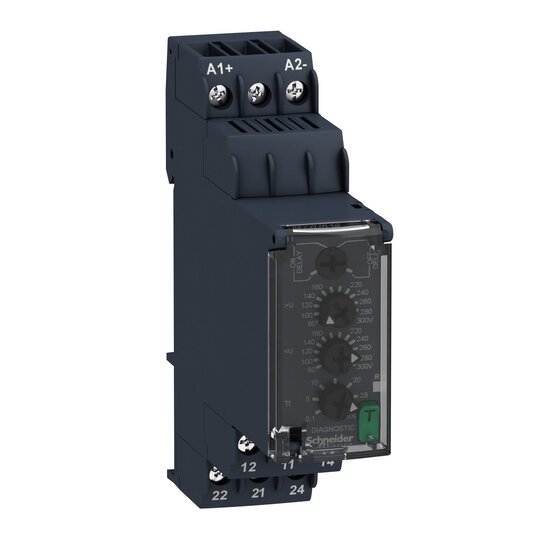

Zelio Control. Dieses Spannungsüberwachungsrelais überwacht einen Messkreis auf Über- und Unterschreitung des eingestellten Grenzwertes (80-300 VAC/DC). Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar sind. Für die Über- und Unterschreitung ist jeweils ein Grenzwert und die Ansprech- oder Abfallverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Die Versorgung des Gerätes erfolgt aus dem Messkreis. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.
