Ausführung des elektrischen Anschlusses | Schraubanschluss |
Mit abnehmbaren Klemmen | false |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 380 - 480 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 380 - 480 V |
Spannungsart zur Betätigung | AC |
Funktion Phasenfolgeüberwachung | true |
Funktion Phasenausfallerkennung | true |
Funktion Unterspannungserkennung | true |
Funktion Überspannungserkennung | true |
Funktion Asymmetrieerkennung | false |
Spannungsmessbereich | 304 - 576 V |
Min. einstellbare Ansprechverzögerungszeit | 0,1 s |
Max. zulässige Ansprechverzögerungszeit | 30 s |
Min. einstellbare Rückfallverzögerungszeit | 0,1 s |
Max. zulässige Rückfallverzögerungszeit | 30 s |
Anzahl der Kontakte als Öffner | 0 |
Anzahl der Kontakte als Schließer | 0 |
Anzahl der Kontakte als Wechsler | 2 |
Breite | 22,5 mm |
Höhe | 90 mm |
Tiefe | 73 mm |

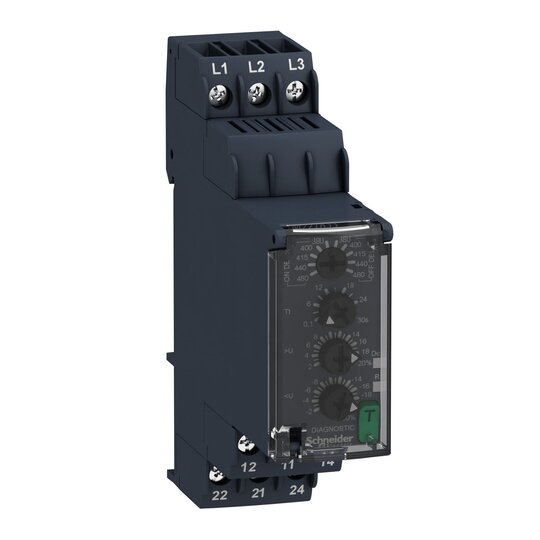

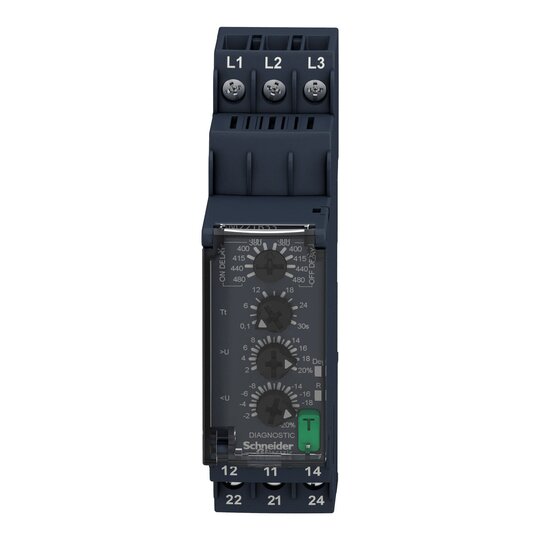

Zelio Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (380-480 VAC) auf Phasenfolge, Phasenausfall, Unter- und Überspannung. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar ist. Für die Unter- und Überspannung ist jeweils ein Grenzwert (-20--2%/+2-+20%) und für den Ausgang ist eine Ansprech- oder Abfallverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Drei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.
