| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Mit abnehmbaren Klemmen |
false |
| Spannungsmessbereich 1 |
65 - 260.0 V |
| Spannungsart des Messbereichs |
AC/DC |
| Ansprechwert Spannung |
50 - 270.0 V |
| 1-Phasen-Unterspannung möglich |
true |
| 3-Phasen-Unterspannung möglich |
false |
| 1-Phasen-Überspannung möglich |
true |
| 3-Phasen-Überspannung möglich |
false |
| 1-Phasen-Fenster möglich |
false |
| 3-Phasen-Fenster möglich |
false |
| Enthält Funktion Gleichspannung-Unterspannung |
true |
| Enthält Funktion Gleichspannung-Überspannung |
false |
| Enthält Funktion Gleichspannung-Fenster |
false |
| Max. zulässige Ansprechverzögerungszeit |
0,5 s |
| Min. einstellbare Rückfallverzögerungszeit |
0,1 s |
| Max. zulässige Rückfallverzögerungszeit |
10 s |
| Anzahl der Kontakte als Öffner |
0 |
| Anzahl der Kontakte als Schließer |
0 |
| Anzahl der Kontakte als Wechsler |
1 |
| Breite |
17,5 mm |
| Höhe |
90 mm |
| Tiefe |
72 mm |

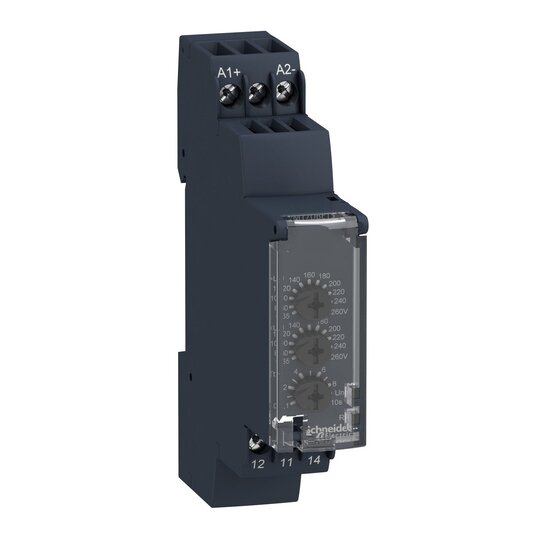

Harmony Control. Dieses Spannungsüberwachungsrelais überwacht einphasige Versorgungen 65-260 VAC/DC (50-60 Hz) auf Über- und Unterschreitung eines einstellbaren Grenzwertes im Fenstermodus. Zur Meldung ist ein Relaiswechsler vorhanden, der bis 5 A belastbar ist. Der untere und obere Grenzwert und eine Abschaltverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Zwei LEDs zeigt den Status an. Die Energieversorgung des Gerätes wird der Messspannung entnommen (Nennspannungsbereich 110-240 VAC/DC, 50-60 Hz). Die Baubreite beträgt 17,5 mm und die Montage erfolgt auf der Hutschiene.
