Ausführung des elektrischen Anschlusses | Schraubanschluss |
Mit abnehmbaren Klemmen | false |
Spannungsart der Versorgungsspannung | AC/DC |
Strommessbereich | 2 - 20 A |
1-Phasen-Unterstrom möglich | false |
3-Phasen-Unterstrom möglich | false |
1-Phasen-Überstrom möglich | true |
3-Phasen-Überstrom möglich | false |
1-Phasen-Fenster möglich | false |
3-Phasen-Fenster möglich | false |
Enthält Funktion Gleichspannung-Unterstrom | false |
Enthält Funktion Gleichspannung-Überstrom | false |
Funktion Gleichstrom-Fenster | false |
Externer Stromwandler | false |
Anzahl der Kontakte als Öffner | 0 |
Anzahl der Kontakte als Schließer | 0 |
Anzahl der Kontakte als Wechsler | 1 |
Breite | 17,5 mm |
Höhe | 90 mm |
Tiefe | 72 mm |

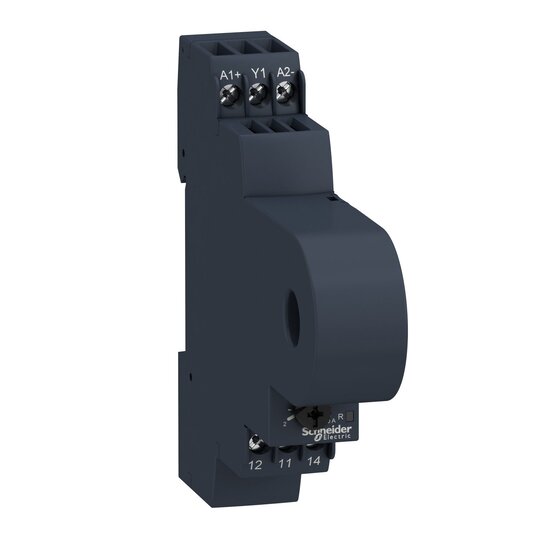

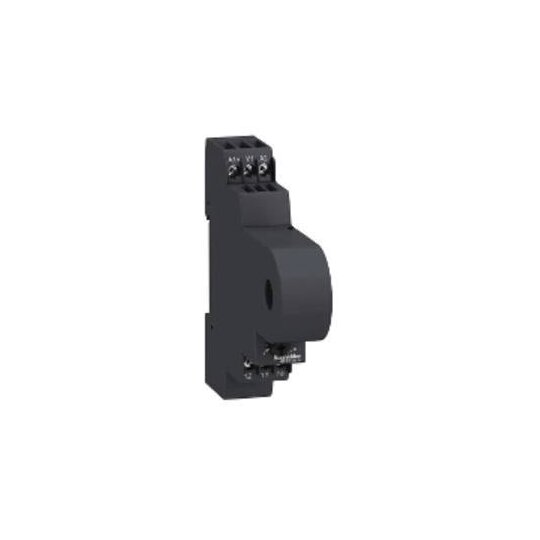

Harmony Control. Dieses Stromüberwachungsrelais verfügt über einen integrierten Stromwandler, so daß die zu überwachende Leitung berührungslos erfaßt wird. Dazu ist die Leitung durch das Loch im Wandler zu führen. Der einstellbare Stromgrenzwert 2-20 A wird auch Überschreitung überwacht. Zur Meldung ist ein Relaiswechsler vorhanden, der bis 5 A belastbar ist. Per Drahtbrücke kann die Funktion des Ausgangsrelais invertiert werden. Zwei LEDs zeigt den Status an. Die Baubreite beträgt 17,5 mm und die Montage erfolgt auf der Hutschiene. Versorgungsspannung 24-240 VAC/DC (50-60 Hz).
