| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Geeignet für Hutschienenmontage |
false |
| Aufsteckbar auf Schütz |
false |
| Funktion ansprechverzögert |
true |
| Funktion rückfallverzögert |
false |
| Funktion einschaltwischend |
false |
| Funktion ausschaltwischend |
false |
| Funktion Stern/Dreieck |
false |
| Funktion Impulsformend |
false |
| Funktion blinkend mit Pause beginnend, Festzeit |
false |
| Funktion blinkend mit Impuls beginnend, Festzeit |
false |
| Funktion taktend mit Pause beginnend, variabel |
false |
| Funktion taktend mit Impuls beginnend, variabel |
false |
| Zeitbereich |
1 - 360000.0 s |
| Fernbedienung möglich |
false |
| Geeignet als Fernbedienung |
false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
0 - 0.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
0 - 0.0 V |
| Bemessungssteuerspeisespannung Us bei DC |
24 - 24.0 V |
| Spannungsart zur Betätigung |
DC |
| Anzahl der Ausgänge, unverzögert, Öffner |
0 |
| Anzahl der Ausgänge, unverzögert, Schließer |
0 |
| Anzahl der Ausgänge, unverzögert, Wechsler |
0 |
| Anzahl der Ausgänge, verzögert, Öffner |
0 |
| Anzahl der Ausgänge, verzögert, Schließer |
0 |
| Anzahl der Ausgänge, verzögert, Wechsler |
2 |
| Ausgänge, umschaltbar verzögert/unverzögert |
false |
| Mit Halbleiterausgang |
false |
| Nennstrom |
5 A |
| Breite |
21 mm |
| Höhe |
25 mm |
| Tiefe |
69 mm |

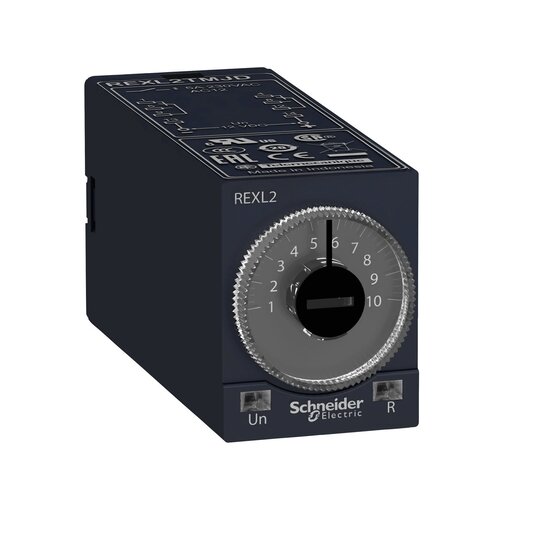

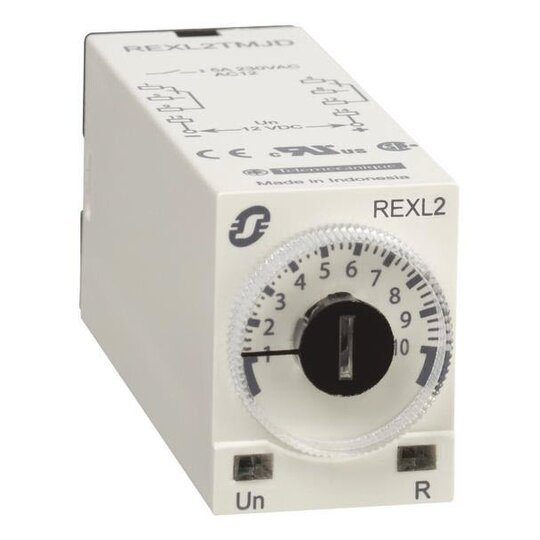

Harmony Time. Diese Zeitrelais-Bauform ist spezielle dafür ausgelegt, in klassischen Stecksockeln von Industrie-Steckrelais betrieben zu werden. Dabei wird im montierten und verdrahteten Sockel das Zeitrelais einfach eingesteckt. Somit kann im Wartungsfall ein schneller Wechsel ohne Lösen der Kabelanschlüsse realisiert werden. Mit dem frontseitigen Ring läßt sich der Zeitbereich einfach einstellen und 2 LEDs zeigen den Status an. Zeitfunktion ansprechverzögert - Zeitbereich 0,1 s - 100 h - Ausgänge 2 Relaiswechsler, belastbar jeweils bis 5 A - Versorgungsspannung 24 VDC.
