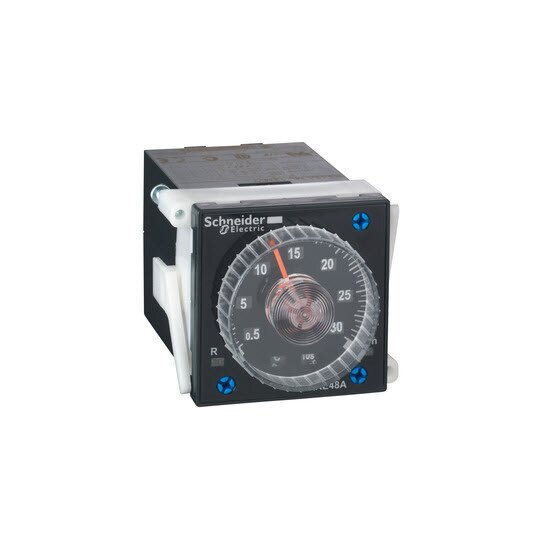

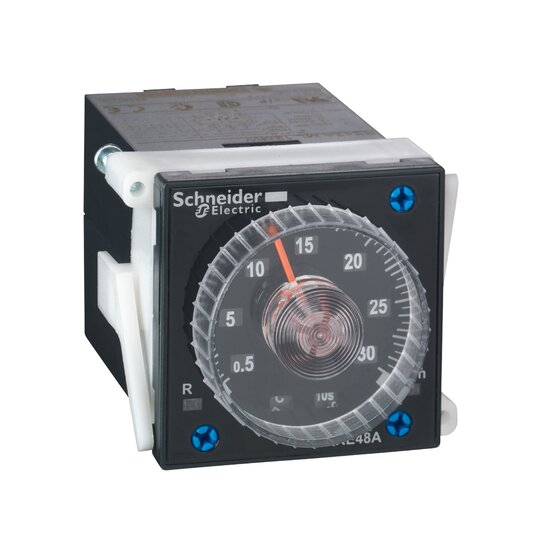

Schneider RE48AML12MW Zeitrelais 4Fkt. 0,02s-300h Relais 2W 24-240VUC f.48x48

Ihr Nettopreis
Art.-Nr.
2817732
EAN
3389110649598
Hersteller-Nr.
RE48AML12MW
DEHA.-Nr.
2181355
eClass.-Nr.
27371605
Zolltarif-Nr.
85364900
Ausführung des elektrischen Anschlusses Schraubanschluss
Geeignet für Hutschienenmontage false
Aufsteckbar auf Schütz false
Funktion ansprechverzögert true
Funktion rückfallverzögert true
Funktion einschaltwischend false
Funktion ausschaltwischend false
Funktion Stern/Dreieck false
Funktion Impulsformend true
Funktion blinkend mit Pause beginnend, Festzeit true
Funktion blinkend mit Impuls beginnend, Festzeit true
Funktion taktend mit Pause beginnend, variabel false
Funktion taktend mit Impuls beginnend, variabel false
Zeitbereich 0.02 - 1088888.0 s
Fernbedienung möglich false
Geeignet als Fernbedienung false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 240.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 240.0 V
Bemessungssteuerspeisespannung Us bei DC 24 - 240.0 V
Spannungsart zur Betätigung AC/DC
Anzahl der Ausgänge, unverzögert, Öffner 0
Anzahl der Ausgänge, unverzögert, Schließer 0
Anzahl der Ausgänge, unverzögert, Wechsler 0
Anzahl der Ausgänge, verzögert, Öffner 0
Anzahl der Ausgänge, verzögert, Schließer 0
Anzahl der Ausgänge, verzögert, Wechsler 2
Ausgänge, umschaltbar verzögert/unverzögert false
Mit Halbleiterausgang false
Nennstrom 5 A
Breite 48 mm
Höhe 48 mm
Tiefe 80 mm

Harmony Time. Dieses Zeitrelais ist für den Fronteinbau in Gehäusen oder Schaltschränken vorgesehen, bei denen Anwender über einen großen Regler die Zeit jederzeit und einfach einstellen können. Dazu ist ein quadratischer Ausschnitt von 48x48 mm notwendig. Nach dem Einbau wird auf der Rückseite die Verdrahtung an Relaissockel vorgenommen und dieser einfach angesteckt. Somit ist eine einfache Installation und schneller Wechsel ohne Lösen der Verdrahtung möglich. Über 2 LEDs wird der Status angezeigt. Anzahl Zeitfunktionen 4. Zeitfunktion Ansprechverzögerung, Rückfallverzögerung, Blinker/Taktgeber symmetrisch, Impulsformer. Zeitbereich 0,02 s-300 h. Ausgänge 2 Relaiswechsler, belastbar jeweils bis 5 A. Betriebsspannung 24-240 VAC/DC. Anschluss 11polige Rundsteckverbinder.
