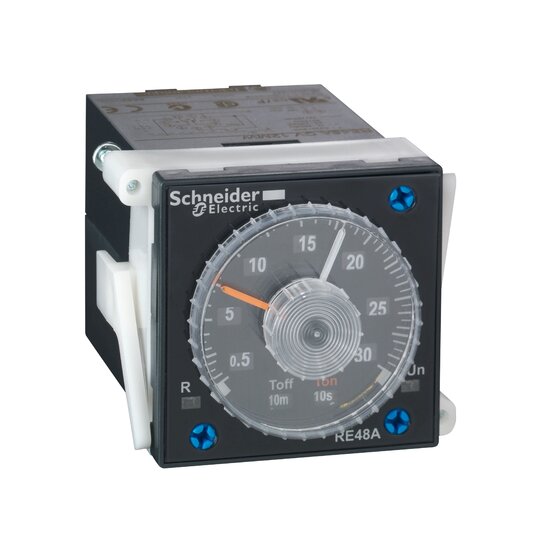

Schneider RE48ACV12MW Zeitrelais Takt-
geber/Blink. 0,02s-300h 2W 24-240V 48x48
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2756455
- EAN
- 3389110649741
- Hersteller-Nr.
- RE48ACV12MW
- DEHA.-Nr.
- 2181352
- eClass.-Nr.
- 27371605
- Zolltarif-Nr.
- 85364900
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Geeignet für Hutschienenmontage | false |
| Aufsteckbar auf Schütz | false |
| Funktion ansprechverzögert | false |
| Funktion rückfallverzögert | false |
| Funktion einschaltwischend | false |
| Funktion ausschaltwischend | false |
| Funktion Stern/Dreieck | false |
| Funktion Impulsformend | false |
| Funktion blinkend mit Pause beginnend, Festzeit | false |
| Funktion blinkend mit Impuls beginnend, Festzeit | true |
| Funktion taktend mit Pause beginnend, variabel | false |
| Funktion taktend mit Impuls beginnend, variabel | false |
| Zeitbereich | 0.02 - 1088888.0 s |
| Fernbedienung möglich | false |
| Geeignet als Fernbedienung | false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 240.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 240.0 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 240.0 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Ausgänge, unverzögert, Öffner | 0 |
| Anzahl der Ausgänge, unverzögert, Schließer | 0 |
| Anzahl der Ausgänge, unverzögert, Wechsler | 0 |
| Anzahl der Ausgänge, verzögert, Öffner | 0 |
| Anzahl der Ausgänge, verzögert, Schließer | 0 |
| Anzahl der Ausgänge, verzögert, Wechsler | 2 |
| Ausgänge, umschaltbar verzögert/unverzögert | false |
| Mit Halbleiterausgang | false |
| Nennstrom | 5 A |
| Breite | 48 mm |
| Höhe | 48 mm |
| Tiefe | 80 mm |
Harmony Time. Dieses Zeitrelais ist für den Fronteinbau in Gehäusen oder Schaltschränken vorgesehen, bei denen Anwender über einen großen Regler die Zeit jederzeit und einfach einstellen können. Dazu ist ein quadratischer Ausschnitt von 48x48 mm notwendig. Nach dem Einbau wird auf der Rückseite die Verdrahtung an separaten Relaissockel vorgenommen und dieser einfach angesteckt. Somit ist eine einfache Installation und schneller Wechsel ohne Lösen der Verdrahtung möglich. Über 2 LEDs wird der Status angezeigt. Anzahl Zeitfunktionen 2. Zeitfunktion asymetrischer Blinker (Taktgeber), puls- oder pausebeginnend. Zeitbereich 0,02 s. 300 h. Ausgänge 2 Relaiswechsler, belastbar jeweils bis 5 A. Betriebsspannung 24-240 VAC/DC. Anschluss 11polige Rundsteckverbinder.
