| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Geeignet für Hutschienenmontage |
true |
| Aufsteckbar auf Schütz |
false |
| Funktion ansprechverzögert |
true |
| Funktion rückfallverzögert |
true |
| Funktion einschaltwischend |
false |
| Funktion ausschaltwischend |
false |
| Funktion Stern/Dreieck |
false |
| Funktion Impulsformend |
true |
| Funktion blinkend mit Pause beginnend, Festzeit |
true |
| Funktion blinkend mit Impuls beginnend, Festzeit |
true |
| Funktion taktend mit Pause beginnend, variabel |
false |
| Funktion taktend mit Impuls beginnend, variabel |
false |
| Zeitbereich |
0.1 - 360000 s |
| Fernbedienung möglich |
true |
| Geeignet als Fernbedienung |
false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
12 - 12 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
12 - 12 V |
| Bemessungssteuerspeisespannung Us bei DC |
12 - 12 V |
| Spannungsart zur Betätigung |
AC/DC |
| Anzahl der Ausgänge, unverzögert, Öffner |
0 |
| Anzahl der Ausgänge, unverzögert, Schließer |
0 |
| Anzahl der Ausgänge, unverzögert, Wechsler |
1 |
| Anzahl der Ausgänge, verzögert, Öffner |
0 |
| Anzahl der Ausgänge, verzögert, Schließer |
0 |
| Anzahl der Ausgänge, verzögert, Wechsler |
2 |
| Ausgänge, umschaltbar verzögert/unverzögert |
true |
| Mit Halbleiterausgang |
false |
| Nennstrom |
8 A |
| Breite |
22,5 mm |
| Höhe |
90 mm |
| Tiefe |
79,5 mm |

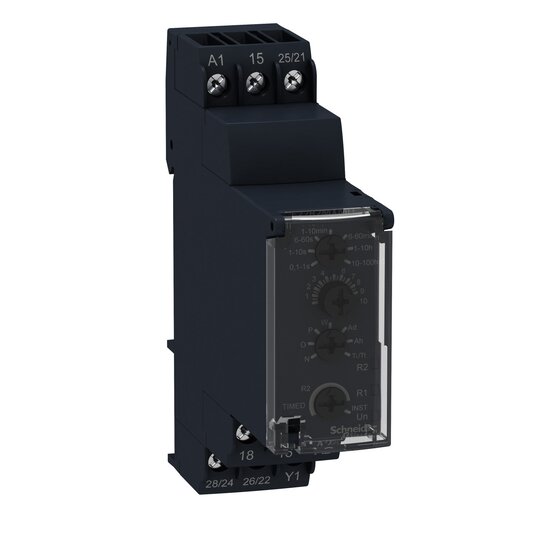

Harmony Time. Elektronisches Multifunktions-Zeitrelais zur Steuerung von Automatisierungsanwendungen in Baubreite 22,5 mm zur Montage auf der Hutschiene. Es verfügt über 10 einstellbare Zeitfunktionen. Der Zeitbereich umfasst 0,1 s - 100 h. Am Ausgang schaltet zwei Relaiswechsler, die jeweils bis zu 8 A belastbar sind. Der zweite Relaisausgang kann synchron zum ersten Ausgang schalten oder die Betriebsbereitschaft melden. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. LED-Anzeigen informieren über den Zustand. Die Versorgungsspannung beträgt 12 VAC/DC. Der Leitungsanschluss erfolgt über Schraubklemmen.
