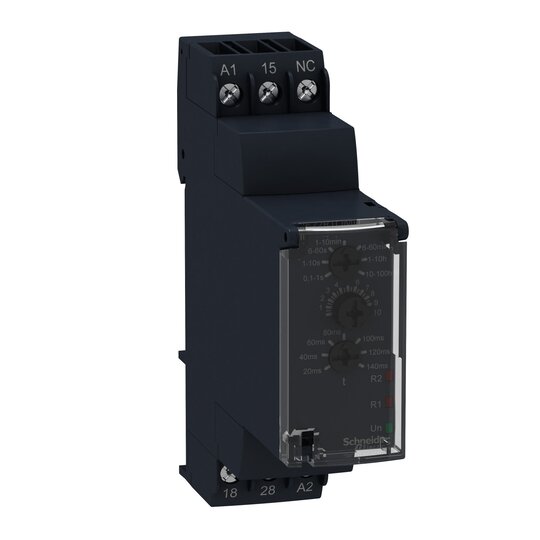

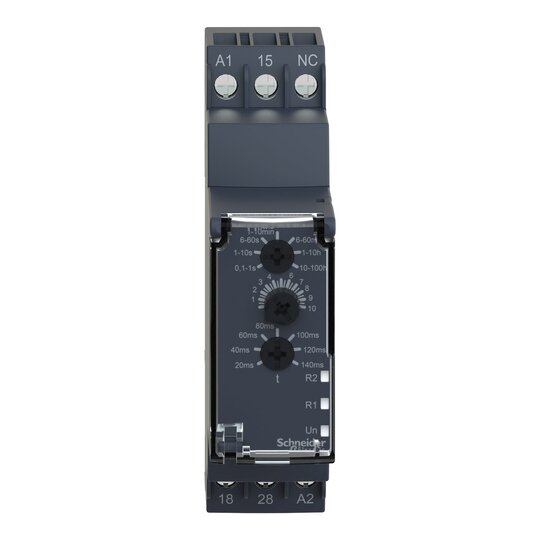

Schneider RE22R1QMU Zeitrelais f.STERN- DREIECK 1W 0,1s-100h 24VDC/24-240VAC

Ihr Nettopreis
Art.-Nr.
2816696
EAN
3606480676543
Hersteller-Nr.
RE22R1QMU
DEHA.-Nr.
4780193
eClass.-Nr.
27371605
Zolltarif-Nr.
85364900
Ausführung des elektrischen Anschlusses Schraubanschluss
Geeignet für Hutschienenmontage true
Aufsteckbar auf Schütz false
Funktion ansprechverzögert false
Funktion rückfallverzögert false
Funktion einschaltwischend false
Funktion ausschaltwischend false
Funktion Stern/Dreieck true
Funktion Impulsformend false
Funktion blinkend mit Pause beginnend, Festzeit false
Funktion blinkend mit Impuls beginnend, Festzeit false
Funktion taktend mit Pause beginnend, variabel false
Funktion taktend mit Impuls beginnend, variabel false
Zeitbereich 0.1 - 360000.0 s
Fernbedienung möglich true
Geeignet als Fernbedienung false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 240.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 240.0 V
Bemessungssteuerspeisespannung Us bei DC 24 - 24.0 V
Spannungsart zur Betätigung AC/DC
Anzahl der Ausgänge, unverzögert, Öffner 0
Anzahl der Ausgänge, unverzögert, Schließer 0
Anzahl der Ausgänge, unverzögert, Wechsler 0
Anzahl der Ausgänge, verzögert, Öffner 0
Anzahl der Ausgänge, verzögert, Schließer 0
Anzahl der Ausgänge, verzögert, Wechsler 1
Ausgänge, umschaltbar verzögert/unverzögert false
Mit Halbleiterausgang false
Nennstrom 8 A
Breite 22,5 mm
Höhe 90 mm
Tiefe 79,5 mm

Harmony Time. Elektronisches Zeitrelais zur Steuerung von Automatisierungsanwendungen in Baubreite 22,5 mm zur Montage auf der Hutschiene. Es verfügt über die Zeitfunktion Stern-Dreieck-Anlauf. Der Zeitbereich umfasst 0,1 s - 100 h, sowie 20-140 ms. Am Ausgang schaltet ein Relaiswechsler, der bis zu 8 A belastbar ist. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. LED-Anzeigen informieren über den Zustand. Die Versorgungsspannung beträgt 24 VDC/24-240 VAC. Der Leitungsanschluss erfolgt über Schraubklemmen.
