| Polzahl (gesamt) |
2 |
| Anzahl der abgesicherten Pole |
1 |
| Bemessungsspannung |
230 V |
| Bemessungsisolationsspannung Ui |
440 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Bemessungsstrom |
13 A |
| Bemessungsfehlerstrom |
0,03 A |
| Fehlerstrom-Typ |
sonstige |
| Energiebegrenzungsklasse |
3 |
| Verlustleistung |
3,3 W |
| Bemessungsabschaltvermögen nach EN 61009 |
6 kA |
| Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 |
6 kA |
| Abschaltcharakteristik |
unverzögert |
| Stoßstromfestigkeit |
3 kA |
| Spannungsart |
AC |
| Frequenz |
50/60 Hz |
| Auslösecharakteristik |
B |
| Mitschaltender Neutralleiter |
true |
| Mit Verriegelungsvorrichtung |
true |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
2 |
| Umgebungstemperatur während des Betriebs |
-25 - 40 €C |
| Breite in Teilungseinheiten |
2 |
| Einbautiefe |
44,5 mm |
| Unterputzmontage |
false |
| Fehlauslöseschutz |
false |
| Schutzart (IP) |
IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig |
1 - 25 qmm |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
1 - 16 qmm |

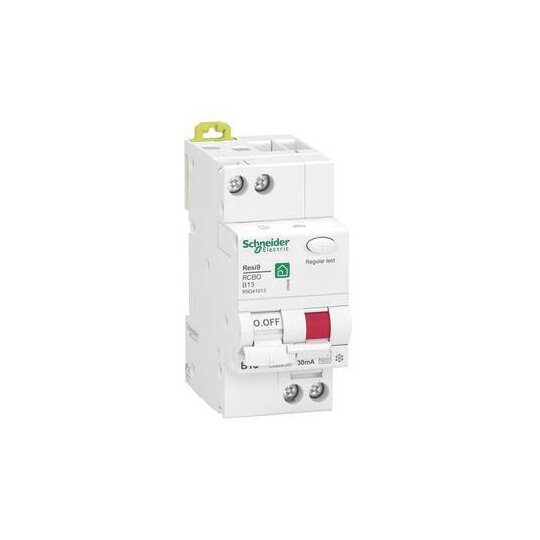

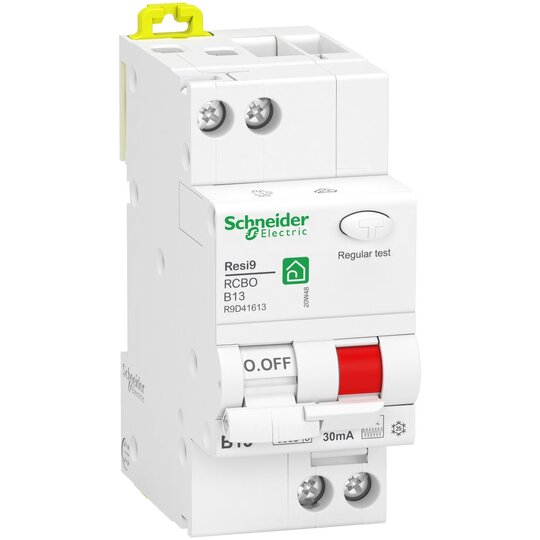

FI/LS-Schalter Resi9 . 1 polig + N, 13A. B-Charakteristik, Nennfehlerstrom 30 mA, Typ F, Bemessungsausschaltvermögen 10kA, gemäß EN/IEC 61009-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter. Mechanische rote Anzeige bei Fehlerauslösung des LS-Schalters und speraten mechanische rote Anzeige bei Fehlerstromauslösung des FI-Schutzschalters an der Frontseite des Gerätes. Farbton RAL 9003.
