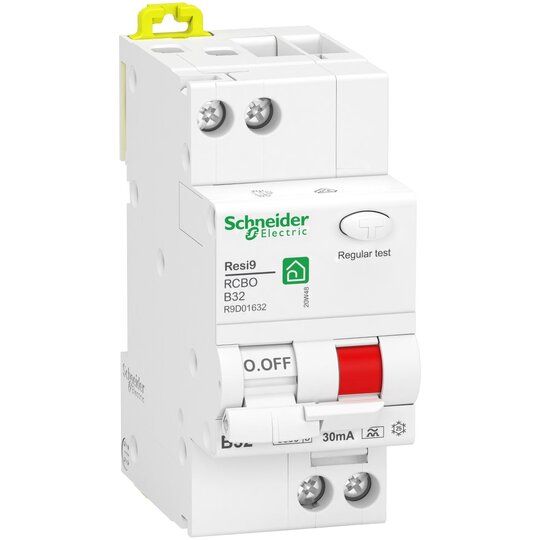

Schneider R9D01632 FI/LS-Schalter Resi9 1P+N, 32A, B-Char., 30mA, Typ A, 6kA
1 Stück

Listenpreis
Art.-Nr.
2775863
EAN
3606489662004
Hersteller-Nr.
R9D01632
DEHA.-Nr.
5716240
eClass.-Nr.
27142207
Zolltarif-Nr.
85362010
Polzahl (gesamt) 2
Anzahl der abgesicherten Pole 1
Bemessungsspannung 230 V
Bemessungsisolationsspannung Ui 400 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsstrom 32 A
Bemessungsfehlerstrom 0,03 A
Fehlerstrom-Typ A
Energiebegrenzungsklasse 3
Verlustleistung 4,6 W
Bemessungsabschaltvermögen nach EN 61009 6 kA
Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 6 kA
Abschaltcharakteristik unverzögert
Stoßstromfestigkeit 0,25 kA
Spannungsart AC
Frequenz 50 Hz
Auslösecharakteristik B
Mitschaltender Neutralleiter true
Mit Verriegelungsvorrichtung true
Überspannungskategorie 3
Verschmutzungsgrad 2
Umgebungstemperatur während des Betriebs -25 - 40.0 €C
Breite in Teilungseinheiten 2
Einbautiefe 44,5 mm
Unterputzmontage false
Fehlauslöseschutz false
Schutzart (IP) IP20
Anschließbarer Leiterquerschnitt eindrähtig 1 - 16.0 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 10.0 qmm

FI/LS-Schalter Resi9. 1 polig + N, 32A. B-Charakteristik, Nennfehlerstrom 30 mA, Typ A, Bemessungsausschaltvermögen 6kA, gemäß EN/IEC 61009-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter, mechanische rote Anzeige bei Fehlerauslösung des LS-Schalters. Separate mechanische rote Anzeige bei Fehlerstromauslösung des FI-Schutzschalters an der Frontseite des Gerätes. Farbton RAL 9003.
