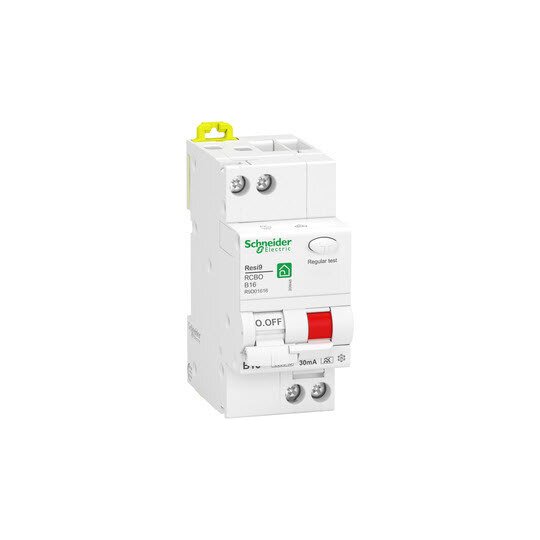

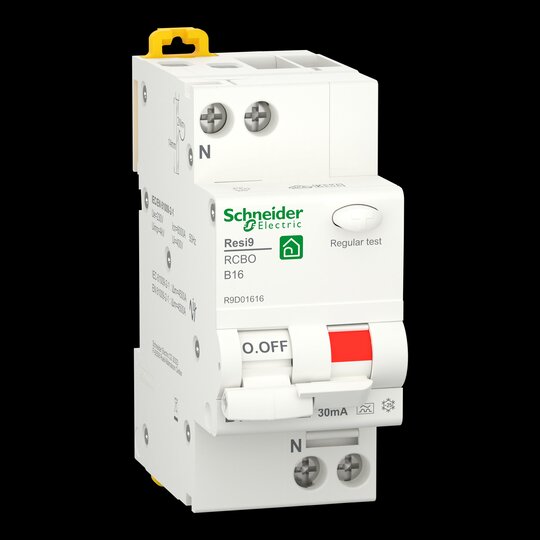

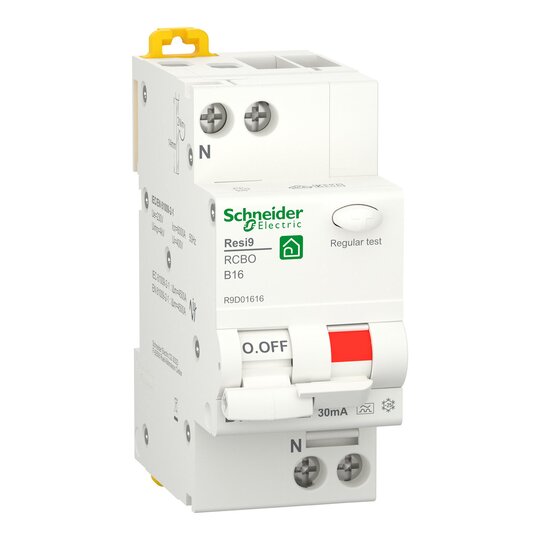

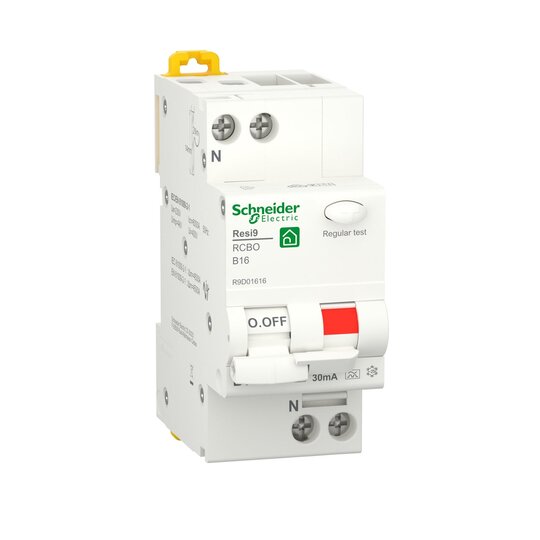

Schneider R9D01616 FI/LS-Schalter Resi9
1P+N, 16A, B-Char., 30mA, Typ A, 6kA
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2775859
- EAN
- 3606489661977
- Hersteller-Nr.
- R9D01616
- DEHA.-Nr.
- 5716236
- eClass.-Nr.
- 27142207
- Herstellerlink
- Wunsch-Suchbegriff
| Polzahl (gesamt) | 2 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsspannung | 230 V |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsstrom | 16 A |
| Bemessungsfehlerstrom | 0,03 A |
| Fehlerstrom-Typ | A |
| Energiebegrenzungsklasse | 3 |
| Verlustleistung | 4,3 W |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | unverzögert |
| Stoßstromfestigkeit | 0,25 kA |
| Spannungsart | AC |
| Frequenz | 50 Hz |
| Auslösecharakteristik | B |
| Mitschaltender Neutralleiter | true |
| Mit Verriegelungsvorrichtung | true |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur während des Betriebs | -25 - 40.0 €C |
| Breite in Teilungseinheiten | 2 |
| Einbautiefe | 44,5 mm |
| Unterputzmontage | false |
| Fehlauslöseschutz | false |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 16.0 qmm |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 10.0 qmm |
FI/LS-Schalter Resi9. 1 polig + N, 16A. B-Charakteristik, Nennfehlerstrom 30 mA, Typ A, Bemessungsausschaltvermögen 6kA, gemäß EN/IEC 61009-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter, mechanische rote Anzeige bei Fehlerauslösung des LS-Schalters. Separate mechanische rote Anzeige bei Fehlerstromauslösung des FI-Schutzschalters an der Frontseite des Gerätes. Farbton RAL 9003.
|
