| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
25 - 70 qmm |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
25 - 50 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig |
16 - 70 qmm |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
25 - 70 qmm |
| Bemessungsstrom In |
150 A |
| Bemessungsspannung |
1000 V |
| Ausführung elektrischer Anschluss 1 |
Schraubanschluss |
| Ausführung elektrischer Anschluss 2 |
Schraubanschluss |
| Anzahl der Etagen |
1 |
| Anzahl der Klemmstellen je Etage |
2 |
| Geeignet für Leiterwerkstoff |
Aluminium/Kupfer |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
-40 - 130 €C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Breite |
20 mm |
| Höhe |
83,5 mm |
| Tiefe |
70,5 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
true |
| Abschlussplatte erforderlich |
false |
| Farbe |
grau |
| Etagen intern gebrückt |
false |

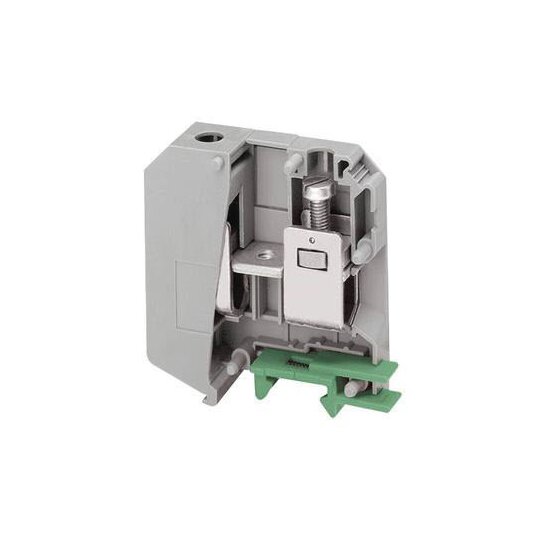

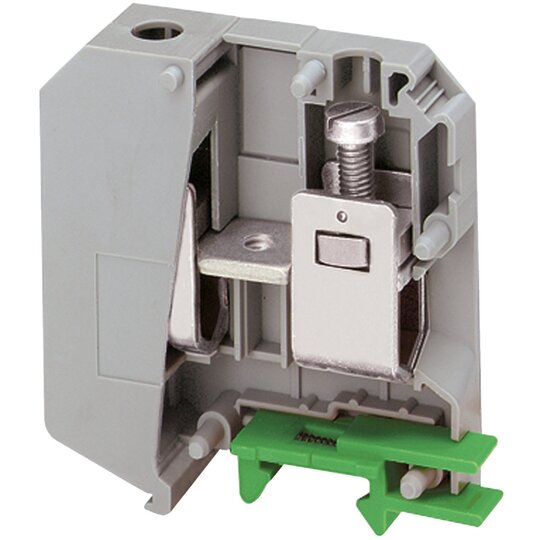

Linergy TR ist eine Reihenklemme für Linergy. Sie gehört zur Linergy-Durchgangsklemme mit 50 mm² Nennquerschnitt. Die Bemessungsbetriebsspannung beträgt 600 V nach CSA/cURus, 1000 V nach EN/IEC 60947-7-1 und 690 V nach ATEX Exe II Ex II 2 GD. Der Nennstrom beträgt 150 A gemäß EN/IEC 60947-7-1, 150 A gemäß CSA/cURus und 137 A gemäß ATEX Exe II Ex II 2 GD. Er hat eine graue Oberflächenbehandlung. Montage durch Aufrasten und seitlichen Anschluss durch einstöckige 1x1-Schraubklemmen. Der Anschluss und die Trennung kann mit einem Schraubendreher erfolgen. Er ist kompatibel mit Raumgehäusen für Prisma G, Prisma P, Pragma, Prisma PH, Prisma Pack, Spacial, Kaedra, TeSys. Verkauft in Losen von 50 Einheiten. Umgebungslufttemperatur für den Betrieb ist von -40 bis 130 °C gemäß IEC 60216-1 und VDE 0304-T21. Nach mehreren Normen zertifiziert (ATEX, CSA, cURus, DNV, GL, LR, VDE, IEC-Ex, EAC). Es ist konform mit Green Premium (RoHS/REACH).
