| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0.14 - 6 qmm |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0.2 - 4 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig |
0.14 - 6 qmm |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0.14 - 6 qmm |
| Bemessungsstrom In |
32 A |
| Bemessungsspannung |
500 V |
| Ausführung elektrischer Anschluss 1 |
Schraubanschluss |
| Ausführung elektrischer Anschluss 2 |
Schraubanschluss |
| Anzahl der Etagen |
1 |
| Anzahl der Klemmstellen je Etage |
4 |
| Geeignet für Leiterwerkstoff |
Aluminium/Kupfer |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
-40 - 130 €C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Breite |
6,2 mm |
| Höhe |
47,5 mm |
| Tiefe |
65,4 mm |
| Explosionsgeprüfte Ausführung "Ex e" |
true |
| Abschlussplatte erforderlich |
true |
| Farbe |
grau |
| Etagen intern gebrückt |
false |

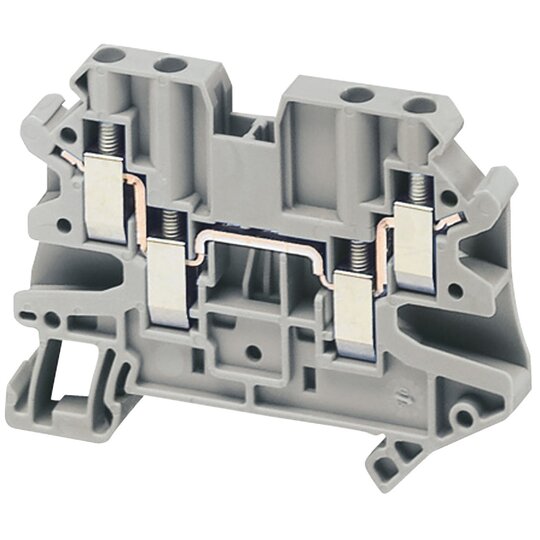

Linergy TR ist eine Reihenklemme für Linergy. Sie gehört zur Linergy-Durchgangsklemme mit 4 mm² Nennquerschnitt. Die Bemessungsbetriebsspannung beträgt 150V nach cURus, 500V nach EN/IEC 60947-7-1 und 352V nach ATEX Exe II Ex II 2 GD. Der Bemessungsstrom beträgt 32A gemäß EN/IEC 60947-7-1, 30A gemäß CSA/cURus und 29A gemäß ATEX Exe II Ex II 2 GD. Er hat eine graue Oberflächenbehandlung. Montage durch Aufrasten und seitlichen Anschluss durch einstöckige 1x1-Schraubklemmen. Der Anschluss und die Trennung kann mit einem Schraubendreher erfolgen. Er ist kompatibel mit Raumgehäusen für Prisma G, Prisma P, Pragma, Prisma PH, Prisma Pack, Spacial, Kaedra, TeSys. Verkauft in Losen von 50 Einheiten. Umgebungslufttemperatur für den Betrieb ist von -40 bis 130 °C gemäß IEC 60216-1 und VDE 0304-T21. Zertifiziert nach mehreren Normen (ATEX, CSA, cURus, DNV, GL, LR, IEC-Ex, EAC). Es ist konform mit Green Premium (RoHS/REACH).
