Ausführung des Sicherungseinsatzes | G-Sicherung 5x20 mm |
Ausführung des Sicherungshalters | schwenkbar |
Art des Anzeigeelemets für die Defektanzeige | ohne |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 4.0 qmm |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.2 - 4.0 qmm |
Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 4.0 qmm |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0.2 - 4.0 qmm |
Bemessungsstrom In | 6,3 A |
Bemessungsspannung | 500 V |
Ausführung elektrischer Anschluss 1 | Schraubanschluss |
Ausführung elektrischer Anschluss 2 | Schraubanschluss |
Anzahl der Etagen | 1 |
Montageart | Hutschiene TH35 |
Werkstoff des Isolierkörpers | Thermoplast |
Betriebstemperatur | -40 - 130.0 €C |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Breite | 8,2 mm |
Höhe | 56,5 mm |
Tiefe | 72,5 mm |
Abschlussplatte erforderlich | false |
Farbe | schwarz |

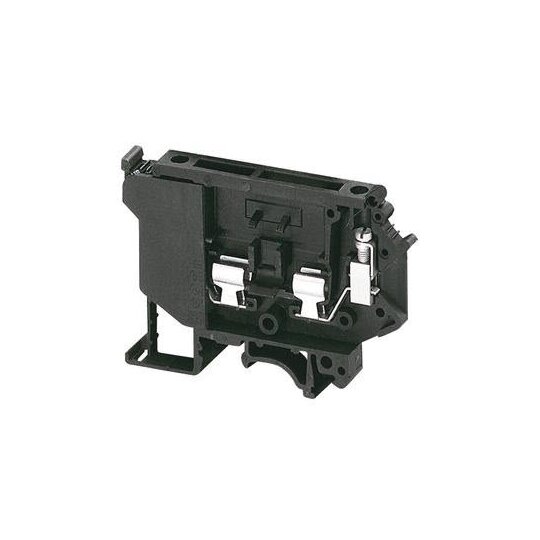

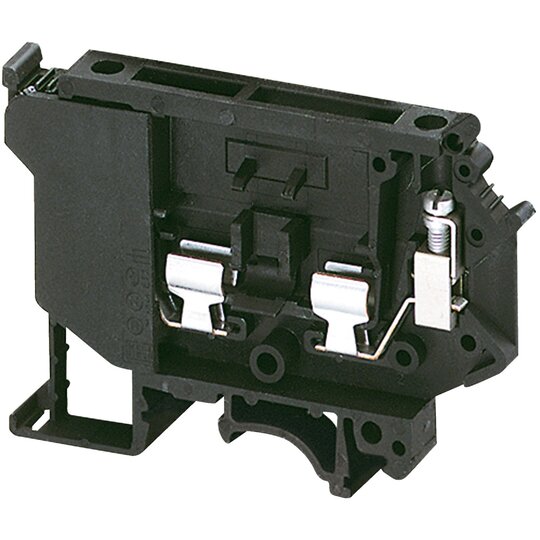

Linergy TR ist eine Reihenklemme für Linergy. Sie gehört zu den Sicherungsscheibenklemmen mit 4 mm² Nennquerschnitt. Die Bemessungsbetriebsspannung beträgt 600 V nach CSA/cURus und 500 V nach EN/IEC 60947-7-1. Der Nennstrom beträgt 6,3A gemäß EN/IEC 60947-7-1, 6,3A gemäß CSA und 12A cURus. Es hat eine schwarze Oberflächenbehandlung. Montage durch Aufclipsen und seitlichen Anschluss mit 5x20mm Sicherung. Der Anschluss und die Trennung kann mit einem Schraubendreher erfolgen. Er ist kompatibel mit Raumgehäusen für Prisma G, Prisma P, Pragma, Prisma PH, Prisma Pack, Spacial, Kaedra, TeSys. Verkauft in Losen von 50 Einheiten. Umgebungslufttemperatur für den Betrieb ist von -40 bis 130 °C gemäß IEC 60216-1 und VDE 0304-T21. Nach mehreren Normen zertifiziert (CSA, cURus, EAC). Es ist konform mit Green Premium (RoHS/REACH).
