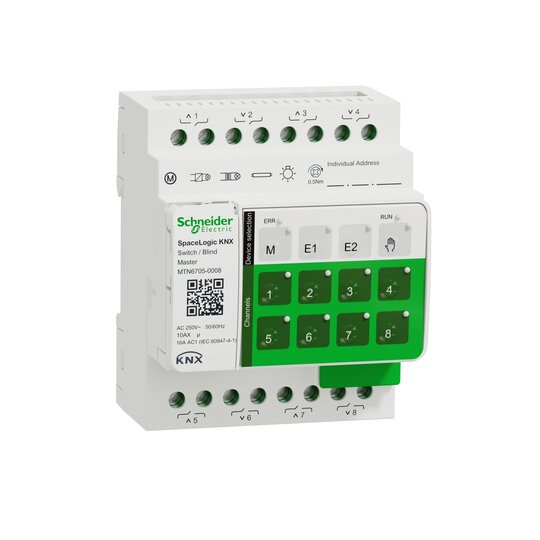

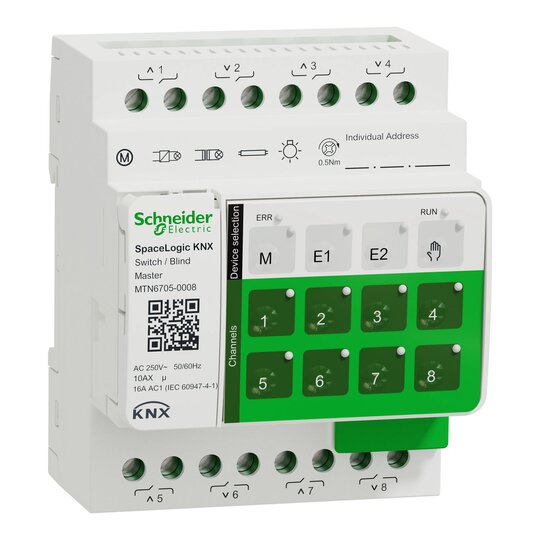

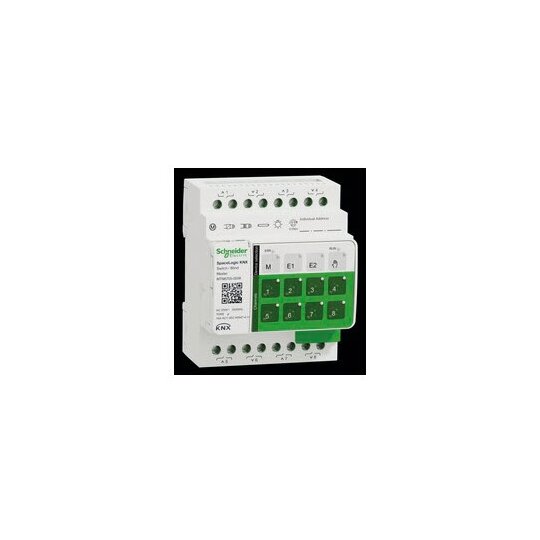

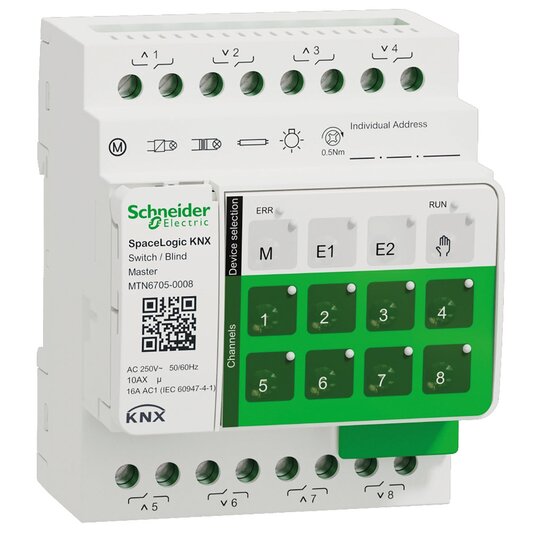

Schneider MTN6705-0008 SpaceLogic KNX Master Schalter/Jalousie 8-fach
1 Stück

Ihr Nettopreis
Art.-Nr.
2780847
EAN
3606481816962
Hersteller-Nr.
MTN6705-0008
DEHA.-Nr.
6336742
eClass.-Nr.
27143128
Zolltarif-Nr.
85371098
Bussystem KNX true
Bussystem KNX-Funk false
Bussystem Funkbus false
Bussystem LON false
Bussystem Powernet false
Andere Bussysteme ohne
Funk bidirektional false
Montageart REG
Breite in Teilungseinheiten 4
Mit Busankopplung true
Busmodul abnehmbar true
Vor Ort-/Handbedienung true
Mit LED-Anzeige true
Anzahl der Eingänge 8
Schaltstrom ohmsch 16 A
Max. Schaltleistung 2300 W
Max. Anzahl der Jalousieausgänge 4
Funktion Schalten true
Stromart AC
Schutzart (IP) IP20
Min. Tiefe der Gerätedose 66 mm

Kombi Schalt-Jalousieaktor 8-fach, 16 A, REG, SpaceLogic KNX Schalt-Jalousie, 8-fach Master 8 Schaltausgänge 4 Jalousieausgänge:Die Funktion der Jalousie oder Schaltkanäle ist frei konfigurierbar. Alle Jalousie-Schaltausgänge können manuell über Taster bedient werden. Mit integriertem Buskoppler. Zur Montage auf DIN-Schienen TH35 nach EN 60715. Der Bus wird über eine Busanschlussklemme angeschlossen, eine Datenschiene ist nicht erforderlich. Erweiterung durch SpaceLogic KNX-Erweiterungen MTN6805-0008 möglich. Der Master steuert die Erweiterungen, ihre Stromversorgung und die Kommunikation mit dem Bus. Die Anzahl der Kanäle kann durch den kabel und werkzeuglosen Anschluss von SpaceLogic KNX Schalt Jalousie Erweiterungenerhöht werden. Es können maximal 2 Erweiterungen an den Master angeschlossen werden, so dass bis zu 24 Lasten geschaltet oder 12 Jalousieantriebe gesteuert werden können. Versorgungsspannungüber den Master: KNX-Bus, ca. 6,5 mA (Master), ca. 9 mA (Master + 1 Erweiterung), ca. 12,5 mA (Master + 2 Erweiterungen). Für das Erweitern der KNX-Installation durch SpaceLogic KNX-Erweiterungen (MTN6805-0008) braucht es keine weitere ETS-Applikation bzw. Eingriff in die KNX-Topologie. Allgemeine KNX-Softwarefunktionen: Energieeinsparung, Gerätesicherheit, Gerätezustand, manueller Betrieb, PIN-Code für Firmware-Update. Jedem Kanal kann in der Parametrierung ein beliebiger Name gegeben werden, um die Zuordnung der Gruppenadressen zu vereinfachen. Funktionen des Jalousie-/Rollladenaktors: -Laufzeit -Leerlaufzeit -Schrittintervall -Sperrfunktion -Bewegungsbereichsgrenzen -Wetteralarm -8-Bit-Positionierung für Höhe und Lamellen -16 Szenen, Status und Rückmeldefunktion pro Kanal. Funktionen des Schaltaktors:-Betrieb als Öffner/Schließer -programmierbares Verhalten für Download -Verzögerungsfunktionen für jeden Kanal -Treppenlichtzeitfunktion mit/ohne manuelle AUS-Funktion. Ausschaltvorwarnung für Treppenlichtzeitfunktion -16 Szenen pro Kanal, Zentralfunktion, Sperrfunktion, Verknüpfung oder Zwangsführung, Rückmeldefunktion für jeden Kanal. Nennspannung: AC 250 V, 50-60 Hz. Nennstrom: 16 A AC-1, IEC 60947-4-1 / 10 A, IEC 60669-2-5Für jeden Jalousie-Rollladekanal: -Motorlast 1000 VAFür jeden SchaltausgangNennlast: -Glühlampen: 2300 W. Halogenlampen: 2300 W-LED: 200 W -Kapazitive Belastung: 10 AX, max. 140 µF -Induktive Belastung: 10 A, cosf 0,6Relaisdaten -Einschaltstromstoß: max. 800 A/200 µs, max. 165 A/20 ms. Gerätebreite: 4 TE(72 mm) Zubehör: SpaceLogic KNX-Schalter/Jalousie-Erweiterung MTN6805-0008. Zum Inhalt: Mit Busanschlussklemme.
