Ausführung | Messwandler |
Polart | Dreileiter/Vierleiter |
Anschließbarer Leiterquerschnitt eindrähtig | 0.82 - 3.31 qmm |
Montageart | DIN-Schiene |
Amperemeter | true |
Blindleistungsmesser | true |
Drehzahlmesser | false |
Frequenzmesser | true |
Impulszähler | false |
Voltmeter | true |
Oberwellenmessung | true |
Scheinleistung | true |
Wirkleistungsmessgerät | true |
Leistungsfaktor | true |
Phasenwinkel (cos phi) | true |
Messwertspeicher | true |
Messungsart Lastgang | true |
Geeicht | false |
Genauigkeitsklasse Wirkleistung nach IEC 62053-22 | 0.2S |
Genauigkeitsklasse Blindleistung nach IEC 62053-23 | sonstige |
Impulsausgang | optisch |
Abtastfrequenz | 12800 Hz |
Anzahl der Spannungsmesseingänge | 4 |
Anzahl der Strommesseingänge | 8 |
Spannungsart der Versorgungsspannung | AC/DC |
Versorgungsspannung bei AC 50 Hz | 100 - 480.0 V |
Versorgungsspannung bei AC 60 Hz | 100 - 480.0 V |
Versorgungsspannung bei DC | 125 - 250.0 V |
Frequenzmessbereich | 45 - 65.0 Hz |
Nennstrom (In) | 5 A |
Maximalstrom (Imax) | 20 A |
Display | optional |
Fernanzeige | false |
Displayauflösung (horizontal) | 128 px |
Displayauflösung (vertikal) | 128 px |
Anzahl der analogen Eingänge | 0 |
Anzahl der analogen Ausgänge | 0 |
Anzahl der digitalen Eingänge | 2 |
Anzahl der digitalen Ausgänge | 4 |
Anzahl der Ethernet-Anschlüsse | 0 |
Geeignet für RJ-Stecker | false |
Unterstützt Protokoll für IEC 61850 Ethernet | false |
Mit Kommunikationsschnittstelle KNX | false |
Mit Kommunikationsinterface M-Bus | false |
Mit Kommunikationsschnittstelle RS-485 | true |
Unterstützt Protokoll für OPC UA PubSub | false |
Unterstützt Protokoll für PROFIBUS | false |
Unterstützt Protokoll für MODBUS | true |
Unterstützt Protokoll für PROFINET IO | false |
Unterstützt Protokoll für sonstige Bussysteme | true |
Mit Auditprotokollierung (Audit log) | true |
Mit Firmware-Signatur | false |
Mit Protokollierung von Sicherheitsereignissen (Security event log) | true |
Mit rollenbasierter Zugriffskontrolle (RBAC) | false |
Web-Server mit HTTPS-Übertragungsprotokoll | true |
Breite | 112 mm |
Höhe | 101,2 mm |
Tiefe | 89 mm |
Schutzart (IP), frontseitig | sonstige |

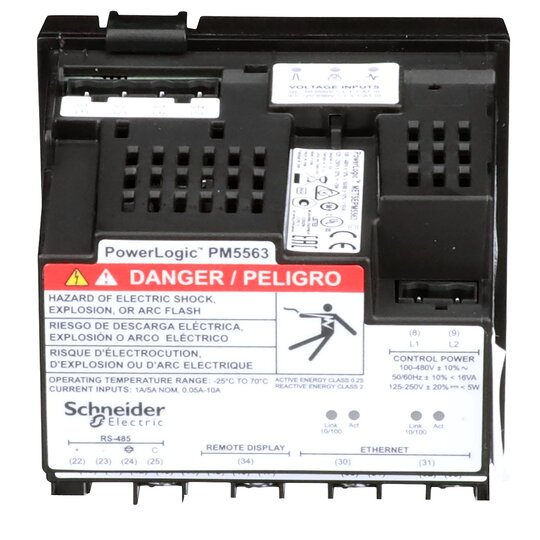

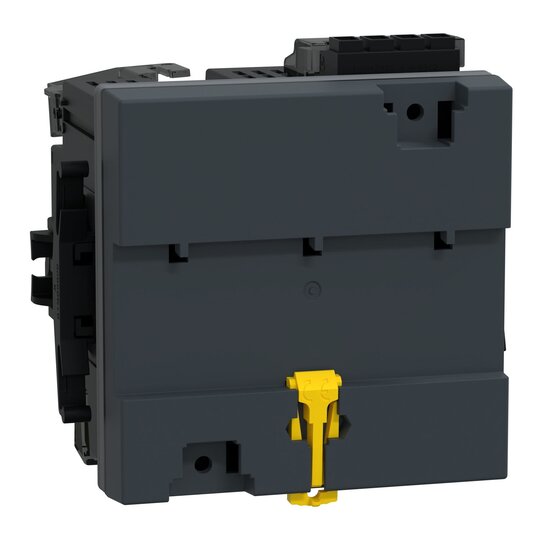

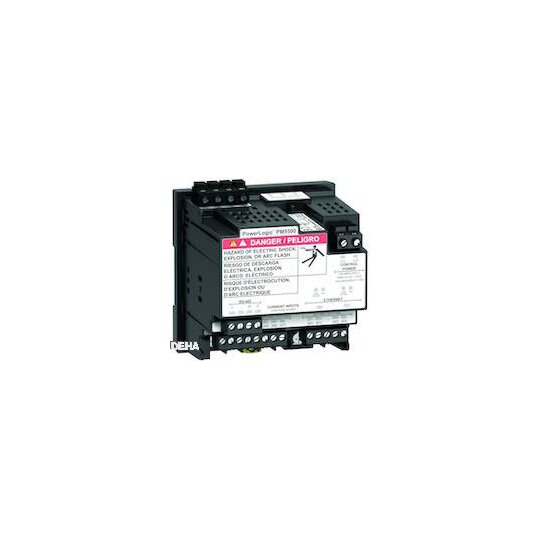

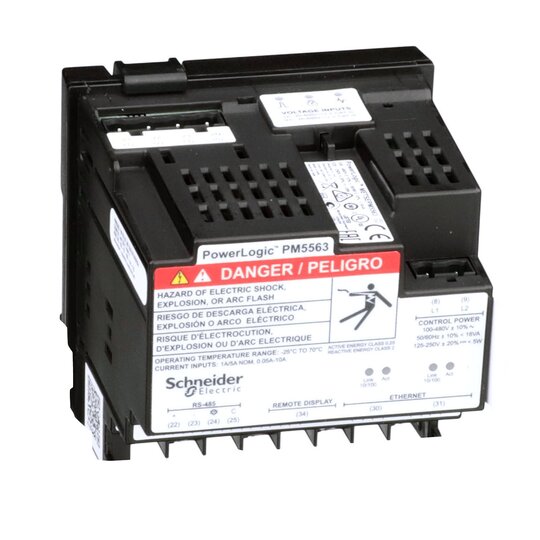

PowerLogic PM5000. PM5563 Messgerät, bis 63. H,1,1M 4DE/2DA 52 Alarme, DIN-Montage. Ausgang_T 2, COM_Ethernet MB / BAC, COM_RS485 Modbus, Eingang_K 4, MID -.
