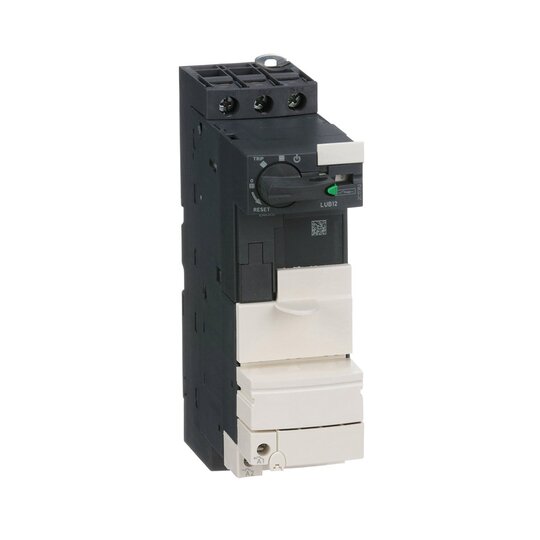

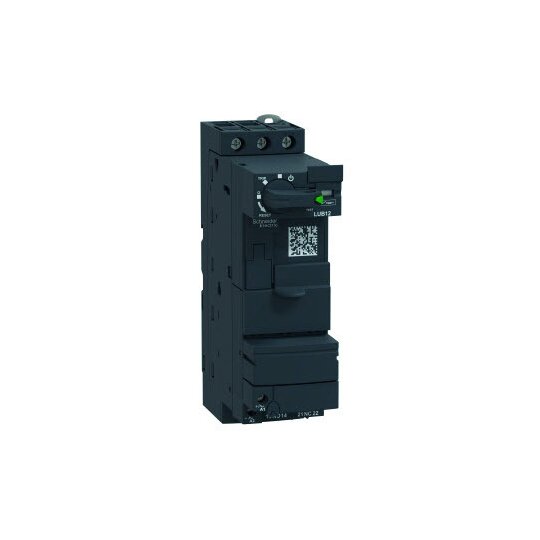

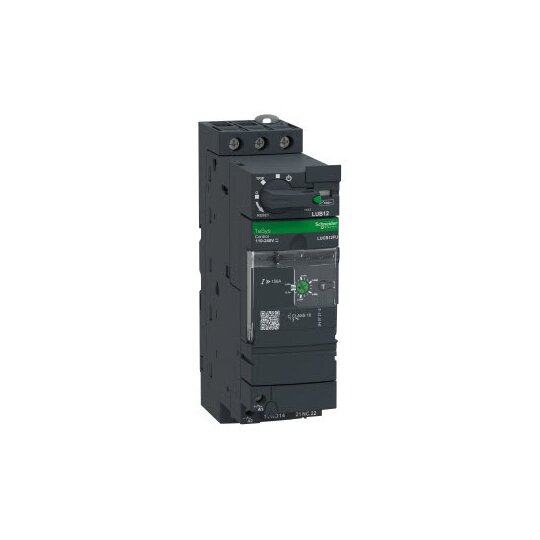

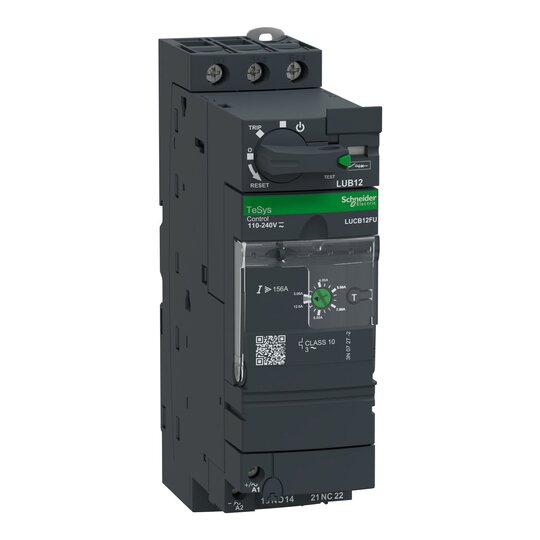

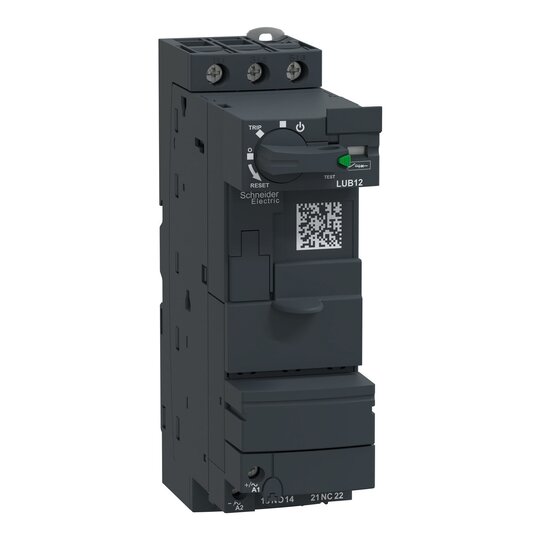

Schneider LUB12 Grundgerät TeSys U 12A
m.Schraubklemmen
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2740640
- EAN
- 3389110362770
- Hersteller-Nr.
- LUB12
- DEHA.-Nr.
- 0070073
- eClass.-Nr.
- 27370905
- Zolltarif-Nr.
- 85365080
| Art des Motorstarters | Direktstarter (DOL) |
| Mit Kurzschlussauslöser | true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 240.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 240.0 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 220.0 V |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig | 3 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Bemessungsleistung, 460 V, 60 Hz, 3-phasig | 5,5 kW |
| Bemessungsleistung, 575 V, 60 Hz, 3-phasig | 5,5 kW |
| Bemessungsbetriebsstrom Ie | 12 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V | 12 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V | 10000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V | 4000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V | 50000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V | 50000 A |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen | 70 €C |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Tragschienenmontage möglich | true |
| Mit Trafo | false |
| Anzahl der Befehlsstellen | 3 |
| Geeignet für NOT-AUS | false |
| Zuordnungsart nach IEC 60947-4-3 | Klasse 2 |
| Anzahl der Leuchtmelder | 0 |
| Externer Reset möglich | false |
| Mit Sicherung | false |
| Schutzart (IP) | IP20 |
| Unterstützt Protokoll für TCP/IP | false |
| Unterstützt Protokoll für PROFIBUS | false |
| Unterstützt Protokoll für CAN | false |
| Unterstützt Protokoll für INTERBUS | false |
| Unterstützt Protokoll für ASI | false |
| Unterstützt Protokoll für MODBUS | false |
| Unterstützt Protokoll für Data-Highway | false |
| Unterstützt Protokoll für DeviceNet | false |
| Unterstützt Protokoll für SUCONET | false |
| Unterstützt Protokoll für LON | false |
| Unterstützt Protokoll für PROFINET IO | false |
| Unterstützt Protokoll für PROFINET CBA | false |
| Unterstützt Protokoll für SERCOS | false |
| Unterstützt Protokoll für Foundation Fieldbus | false |
| Unterstützt Protokoll für EtherNet/IP | false |
| Unterstützt Protokoll für AS-Interface Safety at Work | false |
| Unterstützt Protokoll für DeviceNet Safety | false |
| Unterstützt Protokoll für INTERBUS-Safety | false |
| Unterstützt Protokoll für PROFIsafe | false |
| Unterstützt Protokoll für SafetyBUS p | false |
| Unterstützt Protokoll für sonstige Bussysteme | false |
| Breite | 45 mm |
| Höhe | 154 mm |
| Tiefe | 126 mm |
Grundgeräte TeSys U. Grundgerät, TeSys U, 12A, ohne Klemmen. Bemessungsleistung 0,1-5,5 kW, Drehrichtungen 1, MTZ 13, Steuerspannung ¿. Universelle Grundgeräte mit vorverdrahteter Schalt- und Schutzkombination, serienmäßig bis 12 / 32 A und mit 2 Hilfskontakten (1 S + 1 Ö). Baubreite bis 15 kW nur 45 mm (Direkt- und Wendestarter), vollständige Koordination nach IEC 947-6-2 (verschweißfrei). TeSys U ist ein kompletter Motorabgang, der die Funktionen von Motorschutzschalter und Schütz beinhaltet. Mit lediglich zwei Grundgeräten deckt man den Leistungsbereich von 0,1-15 kW ab. Der Clou Die Steuerspannung und der Strombereich müssen erst in letzter Sekunde durch eine steckbare Steuereinheit bestimmt werden.
