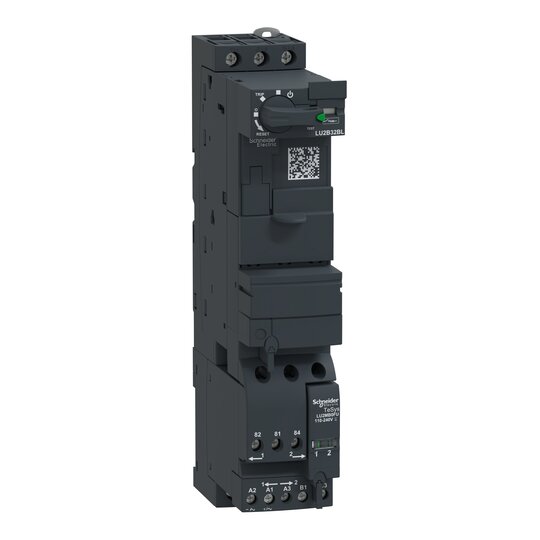

Schneider LU2B32BL Grundgerät TeSys U 32A 24VDC m.Schraubklemmen
1 Stück

Listenpreis
Art.-Nr.
2743376
EAN
3389110362978
Hersteller-Nr.
LU2B32BL
DEHA.-Nr.
0070021
eClass.-Nr.
27370905
Zolltarif-Nr.
85365080
Art des Motorstarters Wendestarter
Mit Kurzschlussauslöser true
Bemessungssteuerspeisespannung Us bei DC 24 - 24.0 V
Spannungsart zur Betätigung DC
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig 7,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW
Bemessungsleistung, 460 V, 60 Hz, 3-phasig 15 kW
Bemessungsleistung, 575 V, 60 Hz, 3-phasig 15 kW
Bemessungsbetriebsstrom Ie 32 A
Bemessungsbetriebsstrom bei AC-3, 400 V 32 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V 10000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V 4000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V 50000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V 50000 A
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Umgebungstemperatur, Obergrenze ohne Einschränkungen 70 €C
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Tragschienenmontage möglich true
Mit Trafo false
Anzahl der Befehlsstellen 3
Geeignet für NOT-AUS false
Zuordnungsart nach IEC 60947-4-3 Klasse 2
Anzahl der Leuchtmelder 0
Externer Reset möglich false
Mit Sicherung false
Schutzart (IP) IP20
Unterstützt Protokoll für TCP/IP false
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für MODBUS false
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für sonstige Bussysteme false
Breite 45 mm
Höhe 224 mm
Tiefe 126 mm

Grundgeräte TeSys U. Grundgerät, TeSys U, 32A, mit Schraubklemmen. Bemessungsleistung 0,1-15 kW, Drehrichtungen 2, MTZ 13, Steuerspannung 24 V DC. Universelle Grundgeräte mit vorverdrahteter Schalt- und Schutzkombination, serienmäßig bis 12 / 32 A und mit 2 Hilfskontakten (1 S + 1 Ö). Baubreite bis 15 kW nur 45 mm (Direkt- und Wendestarter), vollständige Koordination nach IEC 947-6-2 (verschweißfrei). TeSys U ist ein kompletter Motorabgang, der die Funktionen von Motorschutzschalter und Schütz beinhaltet. Mit lediglich zwei Grundgeräten deckt man den Leistungsbereich von 0,1-15 kW ab. Der Clou Die Steuerspannung und der Strombereich müssen erst in letzter Sekunde durch eine steckbare Steuereinheit bestimmt werden.
