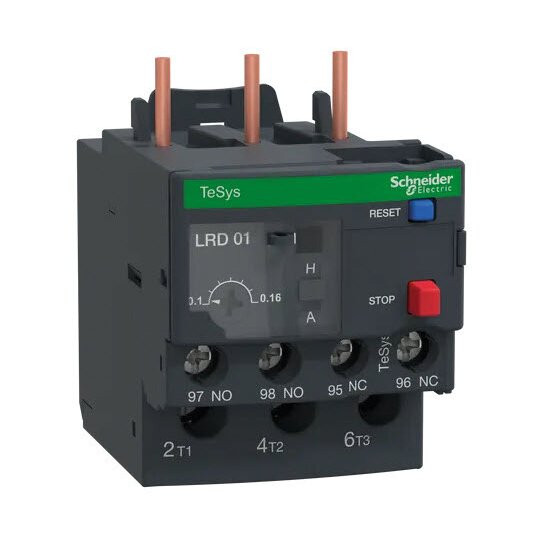

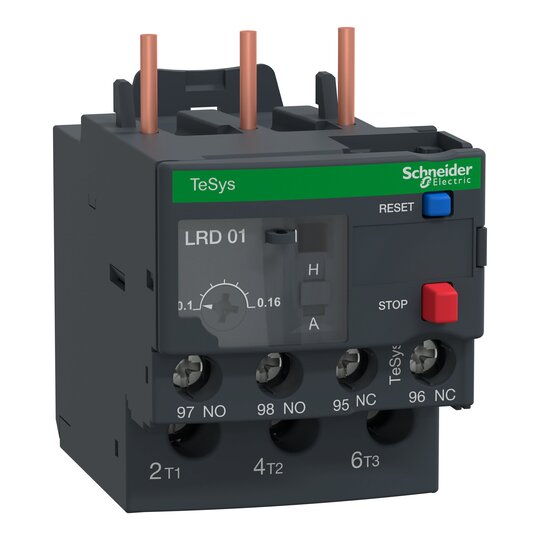

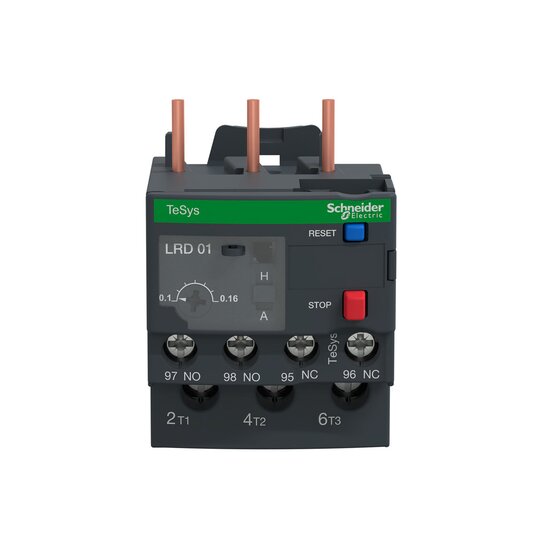

Schneider LRD01 Motorschutzrelais 0,1-0,16A 1S1Ö Klasse 10A
24 Stück

Listenpreis
Art.-Nr.
2811464
EAN
3389110346718
Hersteller-Nr.
LRD01
DEHA.-Nr.
0072191
eClass.-Nr.
27371501
Herstellerlink
Wunsch-Suchbegriff
Einstellbarer Strombereich 0.1 - 0.16 A
Max. Bemessungsbetriebsspannung Ue 690 V
Montageart Direktanbau/Einzelaufstellung
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Auslöseklasse CLASS 10 A
Reset-Funktion Eingang false
Reset-Funktion automatisch true
Reset-Funktion Taster true

TeSys LR ¿ 3-polige Motorschutzrelais. Motorschutzrelais. Einstellbereich_Relais 0,10-0,16 A, Max. Grösse aM 0,25, Max. Grösse BS88 ¿, Max. Grösse gG 2, MTZ 01, Verwendung D09-D38. Temperaturkompensiert mit Differentialschutz. Mit manueller oder automatischer Rückstellung. Auslöseklasse 10 A. Schraubklemmen. Montage direkt unter das Schütz. Auf der Gerätefrontseite Wahl der Rückstellung manuell oder automatisch. Roter Taster zur Auslösung der Funktion -Test¿. Blauer Taster für die Funktion -Aus¿ und -Manuelle Rückstellung¿. Gelbe mechanische Anzeige erscheint bei Auslösung des Relais. Hilfsschalter 1S+1Ö.
