| Funktion |
Wendeschütz |
| Tragschienenmontage möglich |
false |
| Bemessungssteuerspeisespannung Us bei DC |
24 - 24.0 V |
| Spannungsart zur Betätigung |
DC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Spannungsart der Betriebsspannung |
DC |
| Betriebsspannung bei DC |
440 - 440.0 V |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
12 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
5,5 kW |
| Bemessungsbetriebsleistung NEMA |
5,59 kW |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Breite |
90 mm |
| Höhe |
58 mm |
| Tiefe |
57 mm |

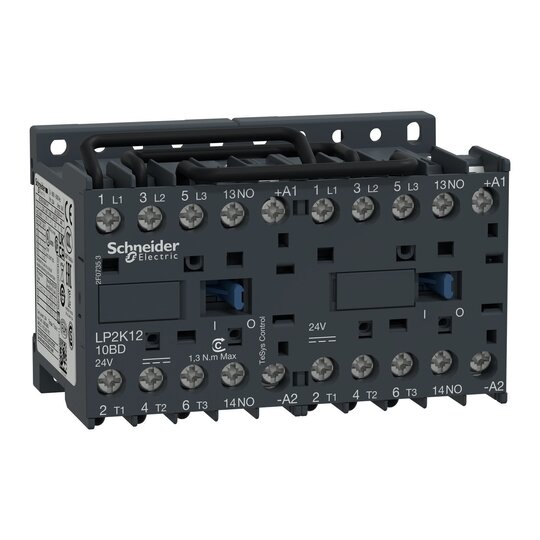

Kompaktes 3-poliges WendeschützTeSys K für Motoranwendungen. Nennwert 12A AC-3 5. 5kW@400V, beinhaltet eine 24V DC-Spule, 1 Öffner Hilfskontakt, eine mechanische Verriegelung und eine vorverdrahtete Wendeschaltung. LP2K1210BD ist ein 3-poliges Wendeschütz TeSys K für einfache Motoranwendungen bis 5,5kW@400V. Sehr kompakt, DIN-Schienen-kompatibel, wird er mit einer mechanischen Verriegelung und einer vorverdrahteten Wendeschaltung montiert. Dank seiner 24V DC-Spule und dem eingebauten Hilfskontakt 1NO lässt er sich problemlos in alle Steuerungssysteme integrieren. Es erfüllt mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und ist Green Premium (RoHs/Reach) zertifiziert.
