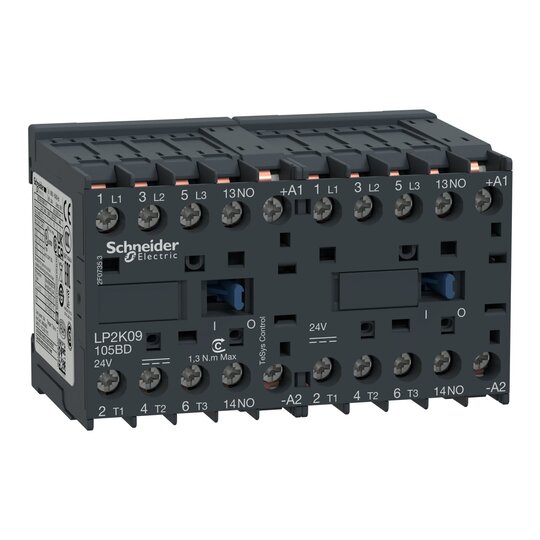

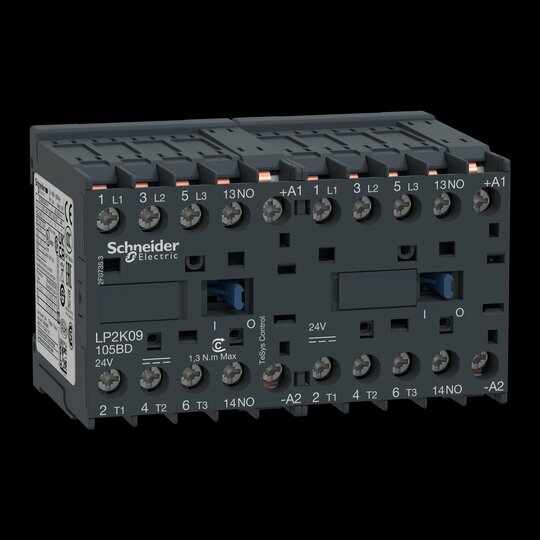

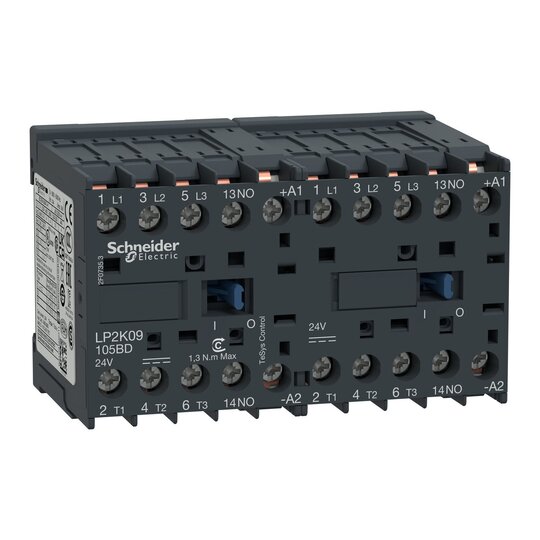

Schneider LP2K09105BD Wendeschützkombi 3p 1S 4kW 400V AC3 9A 24VDC
Hersteller-Nr. LP2K09105BD 181049
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2748944
- EAN
- 3389110499704
- DEHA.-Nr.
- 1033407
- eClass.-Nr.
- 27371009
- Zolltarif-Nr.
- 85364190
| Funktion | Wendeschütz |
| Tragschienenmontage möglich | false |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Leiterplattenanschluss |
| Spannungsart der Betriebsspannung | DC |
| Betriebsspannung bei DC | 440 - 440 V |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsleistung NEMA | 3,73 kW |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | sonstige |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
| Breite | 90 mm |
| Höhe | 58 mm |
| Tiefe | 57 mm |
3-poliges Wendeschütz TeSys K für Motoranwendungen bis 4kW@400V. Er verfügt über 24-V-DC-Spulen, eingebaute 2-NO-Hilfskontakte, Anschluss über Lötstifte für Leiterplatten (ohne vorverdrahtete Wendekreis) und mechanische Verriegelung. Die kompakte Montage auf DIN-Schiene und die Schraubbefestigung sorgen für Zuverlässigkeit und Haltbarkeit bei Standardanwendungen. Mit mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC) und Green Premium (RoHs/Reach).
