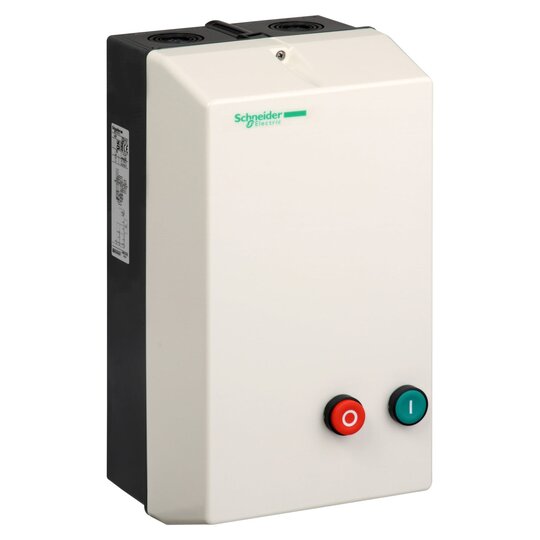

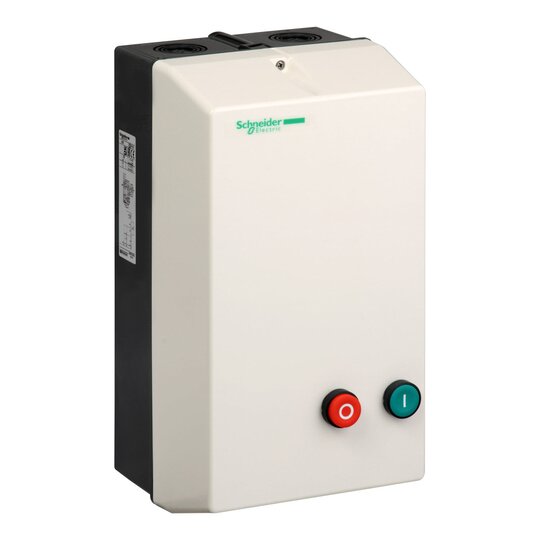

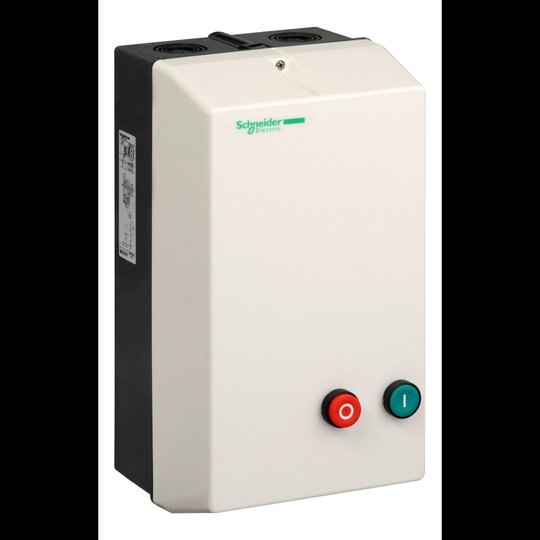

Funktion | Stern-Dreieck-Schütz |
Tragschienenmontage möglich | false |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230.0 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 - 230.0 V |
Spannungsart zur Betätigung | AC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart der Betriebsspannung | AC |
Betriebsspannung bei AC 50 Hz | 220 - 440.0 V |
Betriebsspannung bei AC 60 Hz | 220 - 440.0 V |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
Anzahl der Hilfskontakte als Öffner | 1 |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
Schutzart (IP) | IP65 |
Schutzart (NEMA) | sonstige |
Breite | 186 mm |
Höhe | 348 mm |
Tiefe | 175,5 mm |
Direktanlasser mit Magnetauslöser bis 15 kWDie Kombination Motorschutzschalter TeSys GV2 mit Schütz TeSys D garantiert höchste Zuverlässigkeit, kompakte Bauformen sowie einfachste Auswahl.
