Schneider LC3D320AP7 STERN-DREIECK
Schützkombination 25kW 230VAC
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2768211
- EAN
- 3389110552393
- Hersteller-Nr.
- LC3D320AP7
- DEHA.-Nr.
- 2964756
- eClass.-Nr.
- 27371009
- Herstellerlink
- Wunsch-Suchbegriff
| Funktion | Stern-Dreieck-Schütz |
| Tragschienenmontage möglich | true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 - 230.0 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung bei AC 50 Hz | 440 - 440.0 V |
| Betriebsspannung bei AC 60 Hz | 440 - 440.0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 32 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 25 kW |
| Bemessungsbetriebsleistung NEMA | 14,9 kW |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
| Breite | 166 mm |
| Höhe | 124 mm |
| Tiefe | 149 mm |

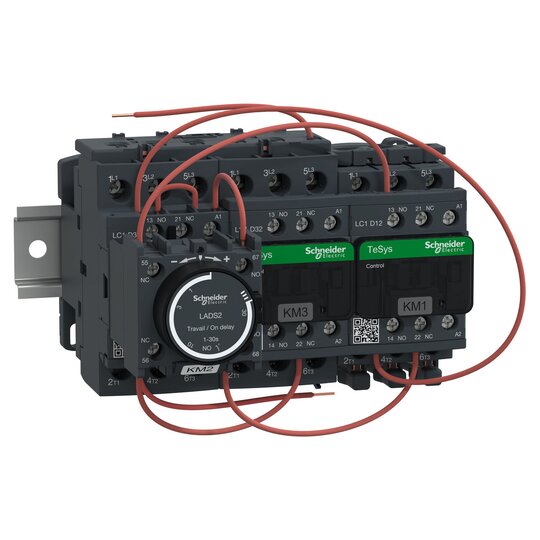

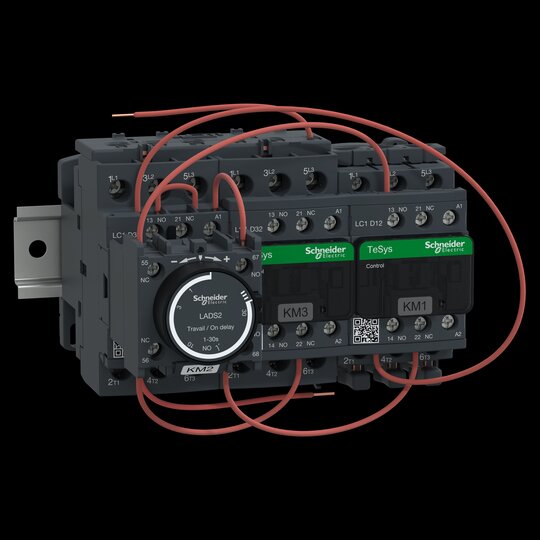

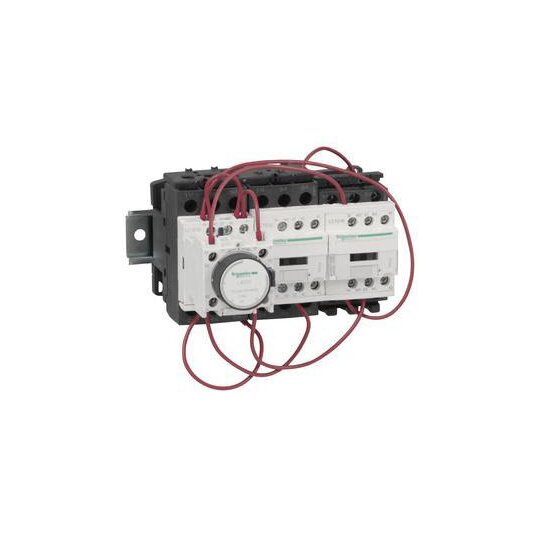

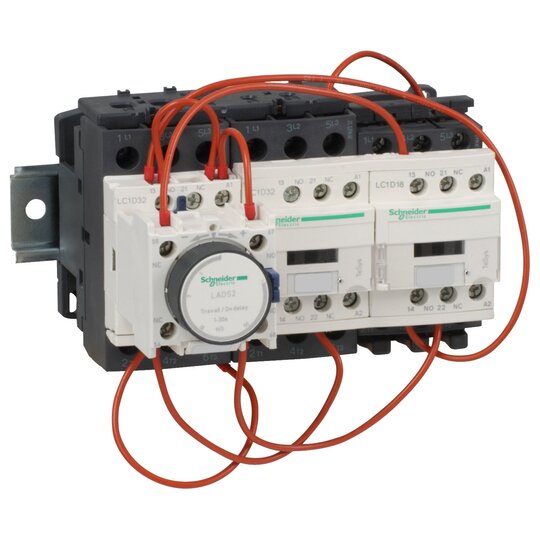

Vormontierter TeSys D-Stern-Dreieck-Starter für Motoranwendungen bis 25kW@400V. Schienenmontierter Starter, offene Version, bestehend aus 3 Schützen mit 230 V 50/60 Hz AC-Spulen, 1Ö eingebautem Hilfskontakt an Stern und einem zeitverzögerten Hilfsschalterblock. Ausgestattet mit vorverdrahteten Stern-Dreieck-Stromanschlüssen und mechanischer Verriegelung. Die maximale Betriebsrate beträgt 30 Anläufe pro Stunde und die maximale Startzeit 30 Sekunden. Der Schutz wird dringend empfohlen, wenn ein thermisches Überlastrelais hinzugefügt wird (separat zu bestellen).
