Schneider LC3D18AP7 STERN-DREIECK Schützkombination 18,5kW 230V 50/60Hz
1 Stück

Listenpreis
Art.-Nr.
2740025
EAN
3389110546125
Hersteller-Nr.
LC3D18AP7
DEHA.-Nr.
0071757
eClass.-Nr.
27371009
Zolltarif-Nr.
85371098
Funktion Stern-Dreieck-Schütz
Tragschienenmontage möglich true
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 230 - 230.0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 32 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A
Bemessungsbetriebsleistung bei AC-3, 400 V 18,5 kW
Bemessungsbetriebsleistung NEMA 7,46 kW
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 0
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Breite 144 mm
Höhe 124 mm
Tiefe 143 mm

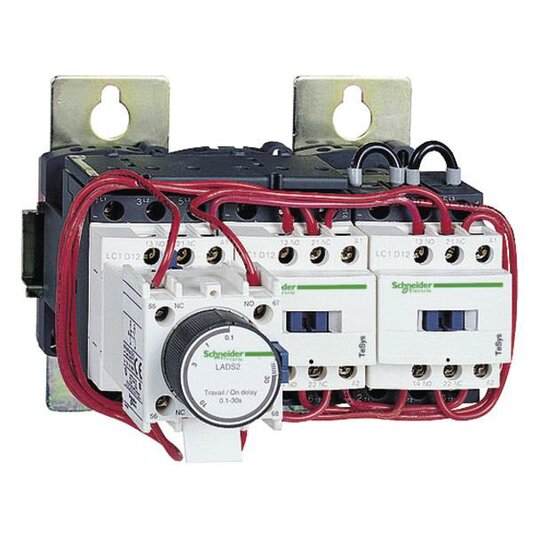

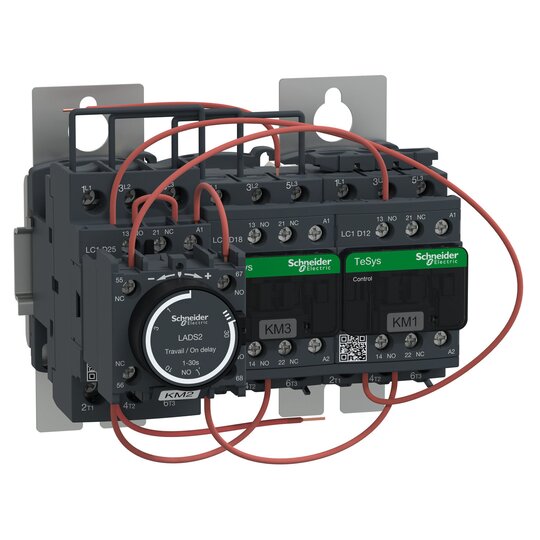

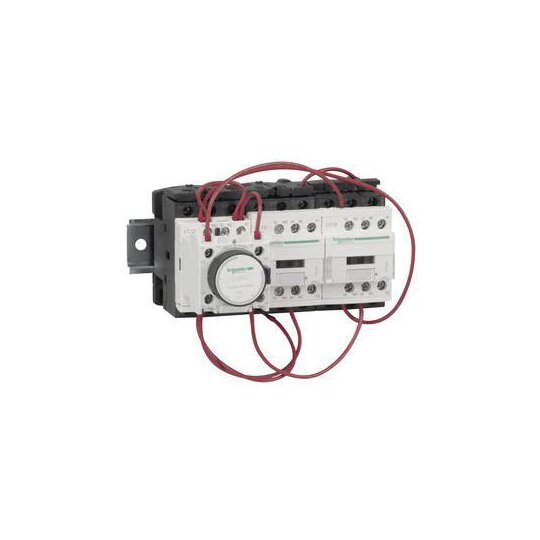

Vormontierter TeSys D-Stern-Dreieck-Starter für Motoranwendungen bis 18.5kW@400V. Anlasser zur Plattenmontage, offene Version, bestehend aus 3 Schützen mit 230 V 50/60 Hz AC-Spulen, 1Ö eingebautem Hilfskontakt an Stern und einem zeitverzögerten Hilfsschalterblock. Ausgestattet mit vorverdrahteten Stern-Dreieck-Stromanschlüssen und mechanischer Verriegelung. Die maximale Betriebsrate beträgt 30 Anläufe pro Stunde und die maximale Startzeit 30 Sekunden. Der Schutz wird dringend empfohlen, wenn ein thermisches Überlastrelais hinzugefügt wird (separat zu bestellen).
