| Funktion |
Wendeschütz |
| Tragschienenmontage möglich |
false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
230 - 240.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
230 - 240.0 V |
| Spannungsart zur Betätigung |
AC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Spannungsart der Betriebsspannung |
AC |
| Betriebsspannung bei AC 50 Hz |
440 - 440.0 V |
| Betriebsspannung bei AC 60 Hz |
440 - 440.0 V |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
12 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
5,5 kW |
| Bemessungsbetriebsleistung NEMA |
5,59 kW |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Breite |
90 mm |
| Höhe |
58 mm |
| Tiefe |
57 mm |

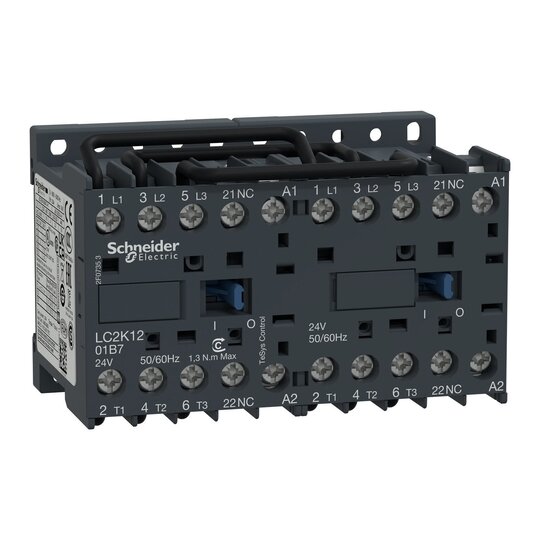

Kompaktes 3-poliges WendeschützTeSys K für Motoranwendungen. Nennwert 12A AC-3 5. 5kW@400V, beinhaltet eine 240V 50/60Hz AC-Spule, 2 Schließer Hilfskontakte, eine mechanische Verriegelung und eine vorverdrahtete Wendeschaltung. LC2K1201U7 ist ein 3-poliges Wendeschütz TeSys K für einfache Motoranwendungen bis 5,5kW@400V. Sehr kompakt, DIN-Schienen-kompatibel, mit Anschlüssen über Schraubklemmen, wird er mit einer mechanischen Verriegelung und einem vorverdrahteten Wendeschaltung montiert. Es beinhaltet eine 240V 50/60Hz AC-Spule und 2NC eingebaute Hilfskontakte. Es erfüllt mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und ist Green Premium (RoHs/Reach) zertifiziert.
