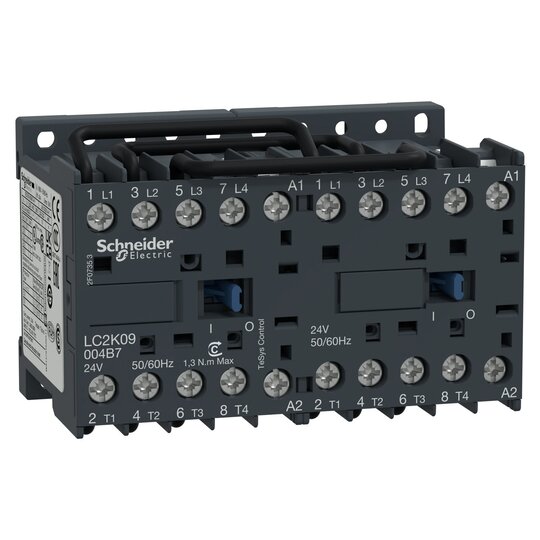

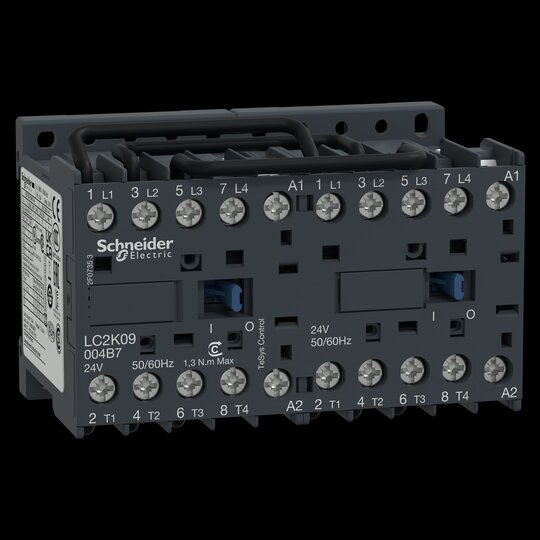

Schneider LC2K09004B7 Wendeschützkombi 4p 20A/AC1 9A 24V 50/60Hz
1 Stück

Listenpreis
Art.-Nr.
2748568
EAN
3389110491357
Hersteller-Nr.
LC2K09004B7
DEHA.-Nr.
1030418
eClass.-Nr.
27371009
Zolltarif-Nr.
85364900
Funktion Umschaltschütz
Tragschienenmontage möglich false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 24.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 24.0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 4
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (IP) IP20
Schutzart (NEMA) sonstige

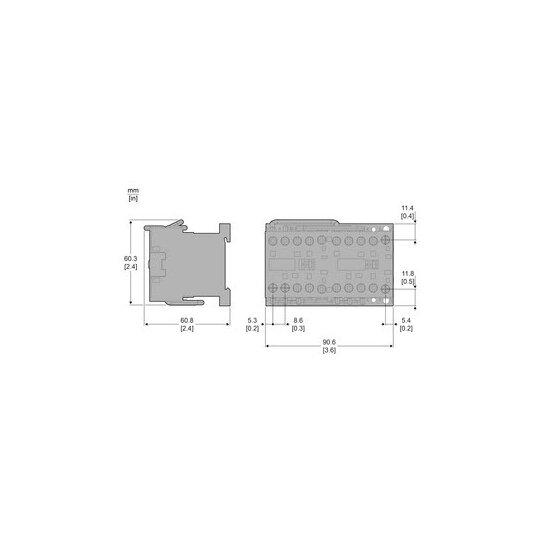

Breite 90 mm
Höhe 58 mm
Tiefe 57 mm

4-poliger (4 Schließer) TeSys K-Umschaltschütz für AC-1-Lastanwendungen bis 20 A/690 V. Es bietet 24 V 50/60 Hz AC-Spulen, Anschluss über Schraubklemmen, vorverdrahteten Netzumschaltkreis, mechanische Verriegelung. Ohne eingebaute Hilfsschalter können zusätzliche aufsteckbare Hilfsschalterblöcke an der Vorderseite hinzugefügt werden (separat zu bestellen). Die kompakte Montage auf DIN-Schiene und die Schraubbefestigung sorgen für Zuverlässigkeit und Haltbarkeit bei Standardanwendungen. Mit mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC) und Green Premium (RoHs/Reach).
