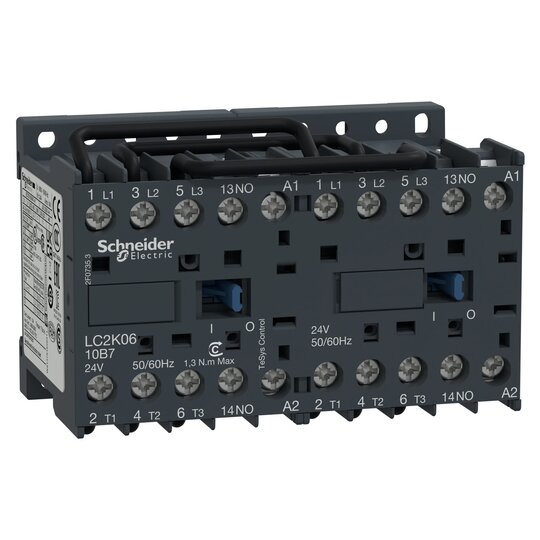

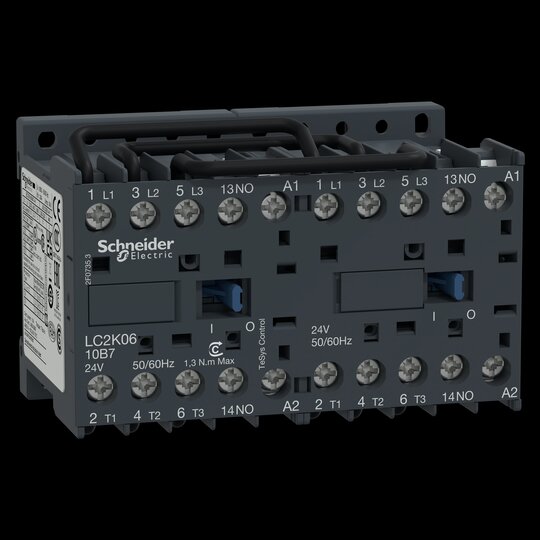

Schneider LC2K0610B7 Wendeschützkombi 3p 1S 2,2kW 400V AC3 6A 24V 50/60Hz
1 Stück

Listenpreis
Art.-Nr.
2740266
EAN
3389110429435
Hersteller-Nr.
LC2K0610B7
DEHA.-Nr.
0070224
eClass.-Nr.
27371009
Zolltarif-Nr.
85364900
Funktion Wendeschütz
Tragschienenmontage möglich false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 24.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 24.0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 6 A
Bemessungsbetriebsleistung bei AC-3, 400 V 2,2 kW
Bemessungsbetriebsleistung NEMA 2,24 kW
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Breite 90 mm
Höhe 58 mm
Tiefe 57 mm

Kompaktes 3-poliges WendeschützTeSys K für Motoranwendungen. Nennwert 6A AC-3 2. 2kW@400V, beinhaltet eine 24V 50/60Hz AC-Spule, 2 Öffner Hilfskontakte, eine mechanische Verriegelung und eine vorverdrahtete Umkehrschaltung. LC2K0610B7 ist ein 3-poliges Wendeschütz TeSys K für einfache Motoranwendungen bis 2,2kW@400V. Sehr kompakt, DIN-Schienen-kompatibel, mit Anschlüssen über Schraubklemmen, wird er mit einer mechanischen Verriegelung und einem vorverdrahteten Wendeschaltung montiert. Es beinhaltet eine 24V 50/60Hz AC-Spule und 2NO eingebaute Hilfskontakte. Es erfüllt mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und ist Green Premium (RoHs/Reach) zertifiziert.
