Funktion | Wendeschütz |
Tragschienenmontage möglich | false |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230.0 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 - 230.0 V |
Spannungsart zur Betätigung | AC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Federzuganschluss |
Spannungsart der Betriebsspannung | AC |
Betriebsspannung bei AC 50 Hz | 440 - 440.0 V |
Betriebsspannung bei AC 60 Hz | 440 - 440.0 V |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 6 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 2,2 kW |
Bemessungsbetriebsleistung NEMA | 2,24 kW |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schließer | 1 |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
Schutzart (IP) | IP20 |
Schutzart (NEMA) | sonstige |
Breite | 90 mm |
Höhe | 58 mm |
Tiefe | 57 mm |

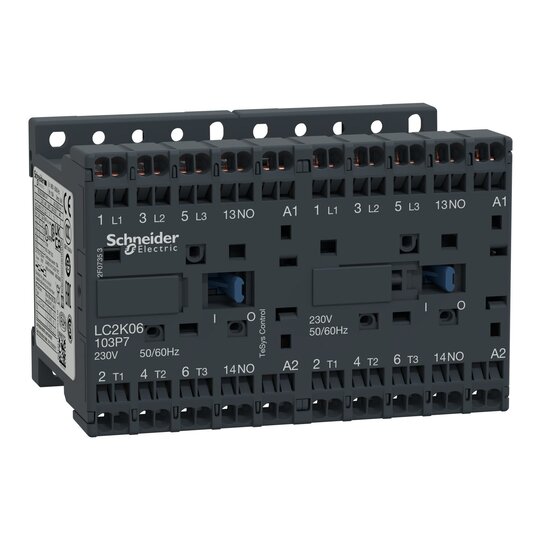

3-poliges TeSys K-Schütz für einfache Motoranwendungen mit 2.2kW@400V. Sehr kompakt, DIN-Schienen-kompatibel, wird er mit einer mechanischen Verriegelung und einer vorverdrahteten Wendeschaltung montiert. Es verfügt über eine 230V 50/60Hz AC-Spule, 2 Öffner eingebaute Hilfskontakte und Anschlüsse über Federklemmen. Es erfüllt mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und ist Green Premium (RoHs/Reach) zertifiziert.
