Funktion | Wendeschütz |
Tragschienenmontage möglich | false |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24.0 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 24.0 V |
Spannungsart zur Betätigung | AC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart der Betriebsspannung | AC |
Betriebsspannung bei AC 50 Hz | 440 - 440.0 V |
Betriebsspannung bei AC 60 Hz | 440 - 440.0 V |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 6 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 2,2 kW |
Bemessungsbetriebsleistung NEMA | 2,24 kW |
Anzahl der Hilfskontakte als Öffner | 1 |
Anzahl der Hilfskontakte als Schließer | 0 |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
Schutzart (IP) | IP20 |
Schutzart (NEMA) | sonstige |
Breite | 90 mm |
Höhe | 58 mm |
Tiefe | 57 mm |

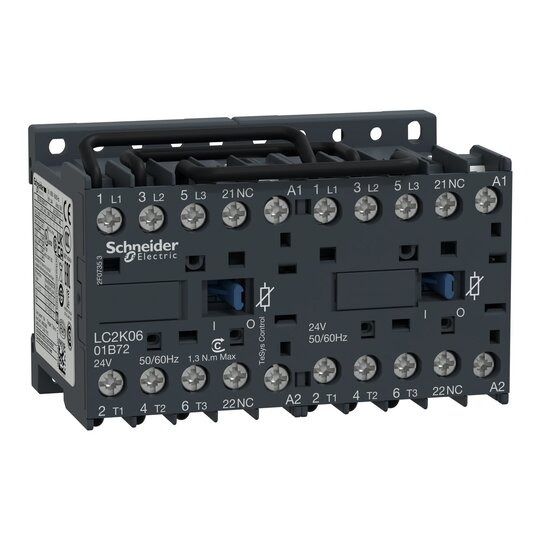

3-poliges Wendeschütz TeSys K für Motoranwendungen bis 2.2 KW@400V. Es bietet 24 V 50/60 Hz AC-Spulen mit Überspannungsschutz, eingebaute 2Ö-Hilfskontakte, Anschluss über Schraubklemmen, vorverdrahteten Umkehrleistungskreis, mechanische Verriegelung. Die kompakte Montage auf DIN-Schiene und die Schraubbefestigung sorgen für Zuverlässigkeit und Haltbarkeit bei Standardanwendungen. Mit mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC) und Green Premium (RoHs/Reach).
