| Funktion |
Wendeschütz |
| Tragschienenmontage möglich |
false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
24 - 24.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
24 - 24.0 V |
| Spannungsart zur Betätigung |
AC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Leiterplattenanschluss |
| Spannungsart der Betriebsspannung |
AC |
| Betriebsspannung bei AC 50 Hz |
440 - 440.0 V |
| Betriebsspannung bei AC 60 Hz |
440 - 440.0 V |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
6 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
2,2 kW |
| Bemessungsbetriebsleistung NEMA |
2,24 kW |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Breite |
90 mm |
| Höhe |
58 mm |
| Tiefe |
57 mm |

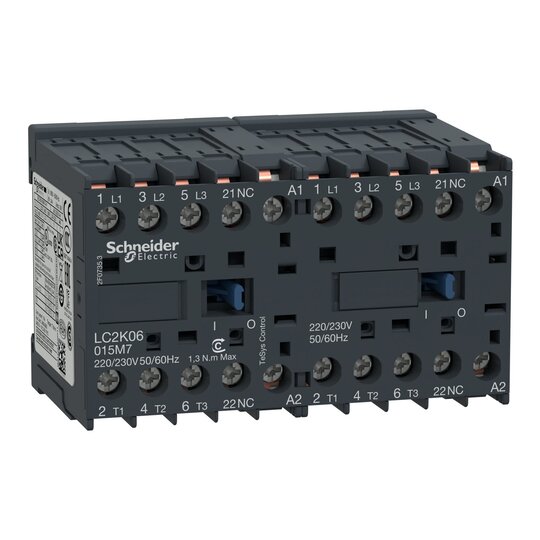

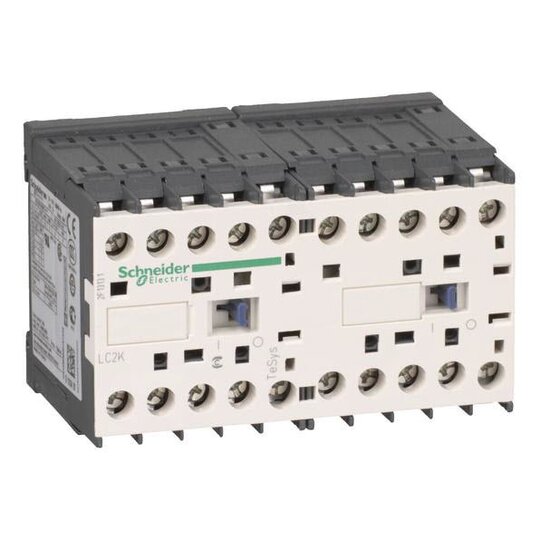

3-poliges Wendeschütz TeSys K für Motoranwendungen bis 2.2 KW@400V. Er verfügt über 24 V 50/60 Hz AC-Spulen, eingebaute 2Ö-Hilfskontakte, Anschluss über Lötstifte für Leiterplatten (ohne vorverdrahtete Wendekreis), mechanische Verriegelung. Die kompakte Montage auf DIN-Schiene und die Schraubbefestigung sorgen für Zuverlässigkeit und Haltbarkeit bei Standardanwendungen. Mit mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC) und Green Premium (RoHs/Reach).
