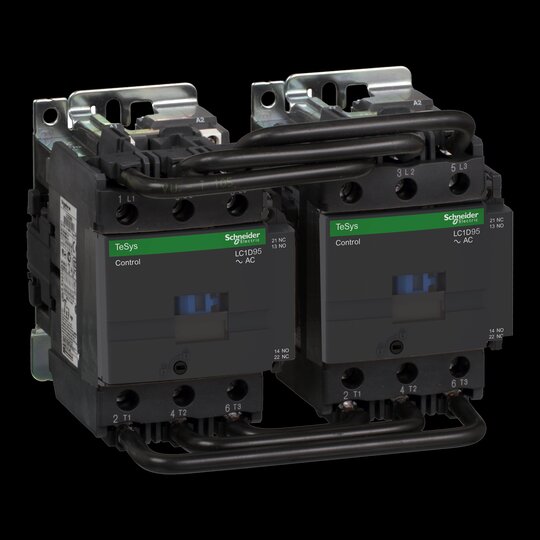

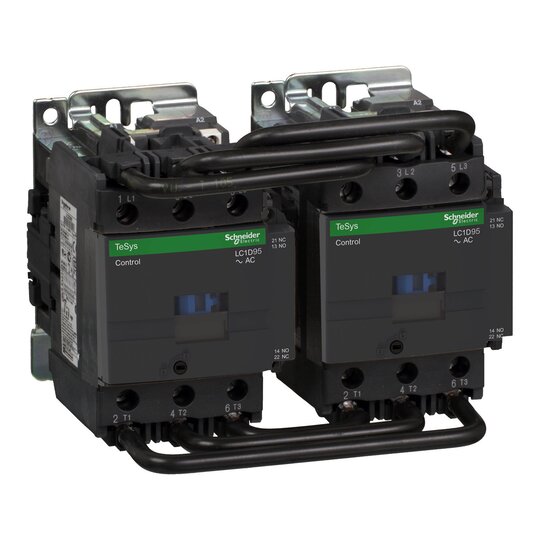

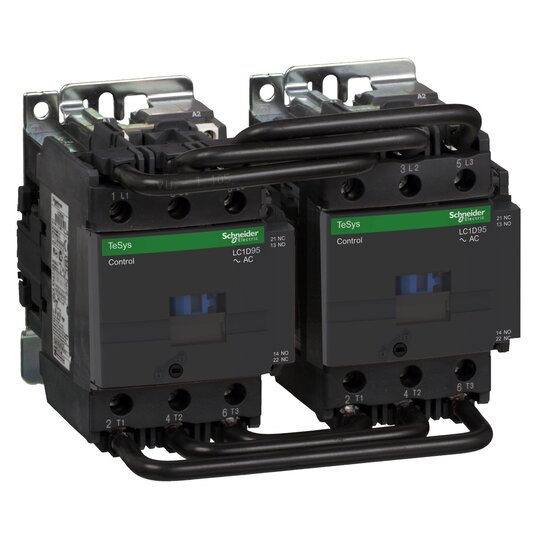

Schneider LC2D95P7 Wendeschützkombi 3p 1S1Ö 45kW 400V AC3 95A 230VAC
1 Stück

Listenpreis
Art.-Nr.
2748565
EAN
3389110458497
Hersteller-Nr.
LC2D95P7
DEHA.-Nr.
0070971
eClass.-Nr.
27371009
Zolltarif-Nr.
85364900
Funktion Wendeschütz
Tragschienenmontage möglich false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 230 - 230.0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 95 A
Bemessungsbetriebsleistung bei AC-3, 400 V 45 kW
Bemessungsbetriebsleistung NEMA 44,8 kW
Anzahl der Hilfskontakte als Öffner 2
Anzahl der Hilfskontakte als Schließer 2
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Breite 182 mm
Höhe 127 mm
Tiefe 158 mm

3-poliges TeSys D-Wendeschütz für Motoranwendungen bis 45kW@400V. Er bietet 230 V 50/60 Hz AC-Spulen, integrierte Hilfskontakte 2S+2Ö (Spiegelkontakte), Stromanschlüsse über Schraubklemmen und Steuerung über Schraubklemmen. Ausgestattet mit vorverdrahteten Leistungsanschlüssen mit 2 Drehrichtungen und mechanischer Verriegelung. Bei hohen Betriebsgeschwindigkeiten von bis zu 3600 Zyklen/Stunde sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).
