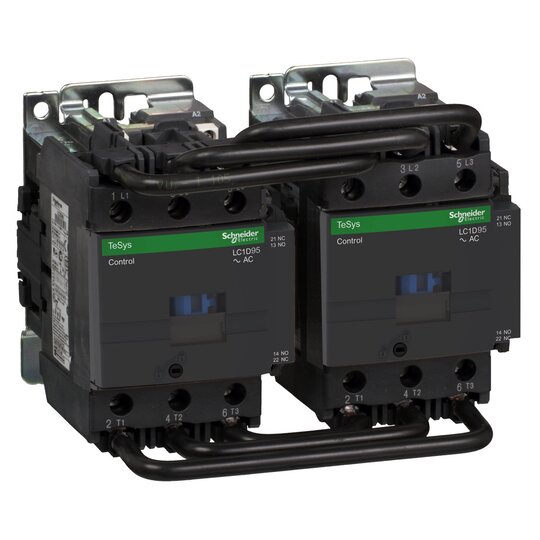

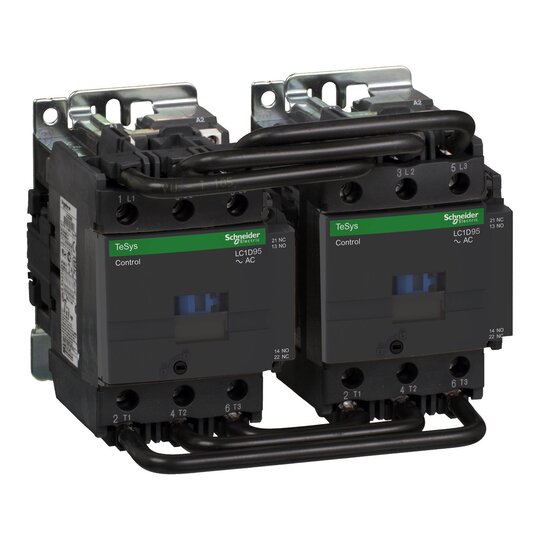

Funktion | Wendeschütz |
Tragschienenmontage möglich | false |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24.0 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 24.0 V |
Spannungsart zur Betätigung | AC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart der Betriebsspannung | AC |
Betriebsspannung bei AC 50 Hz | 440 - 440.0 V |
Betriebsspannung bei AC 60 Hz | 440 - 440.0 V |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 95 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 45 kW |
Bemessungsbetriebsleistung NEMA | 44,8 kW |
Anzahl der Hilfskontakte als Öffner | 2 |
Anzahl der Hilfskontakte als Schließer | 2 |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
Schutzart (IP) | IP20 |
Schutzart (NEMA) | sonstige |
Breite | 182 mm |
Höhe | 127 mm |
Tiefe | 158 mm |
Standardschütze 0,06 -75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.
