Funktion | Wendeschütz |
Tragschienenmontage möglich | false |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24.0 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 24.0 V |
Spannungsart zur Betätigung | AC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart der Betriebsspannung | AC |
Betriebsspannung bei AC 50 Hz | 440 - 440.0 V |
Betriebsspannung bei AC 60 Hz | 440 - 440.0 V |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 80 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 37 kW |
Bemessungsbetriebsleistung NEMA | 44,8 kW |
Anzahl der Hilfskontakte als Öffner | 1 |
Anzahl der Hilfskontakte als Schließer | 1 |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
Schutzart (IP) | IP20 |
Schutzart (NEMA) | sonstige |

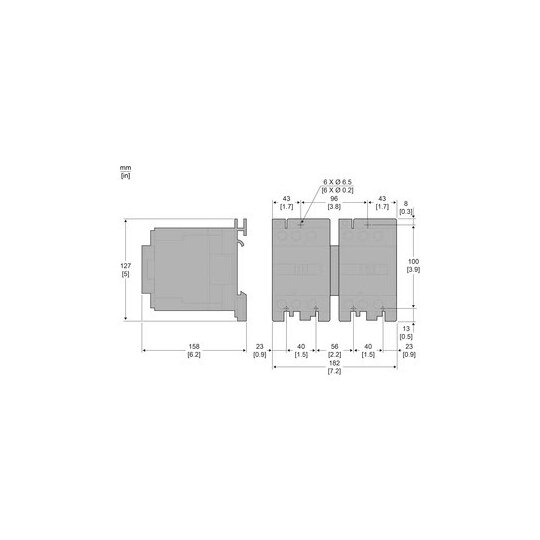

Breite | 182 mm |
Höhe | 127 mm |
Tiefe | 158 mm |

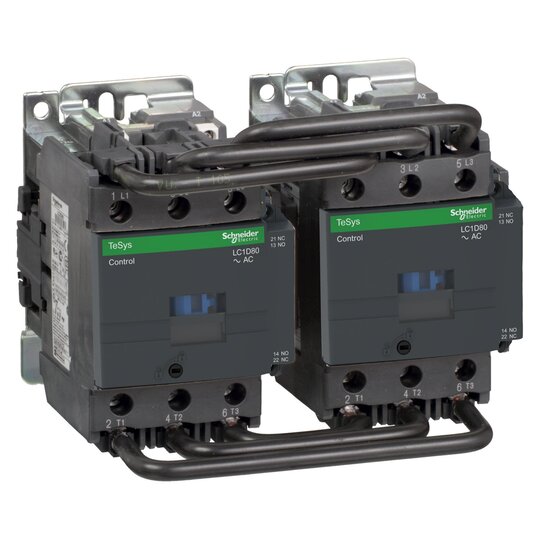

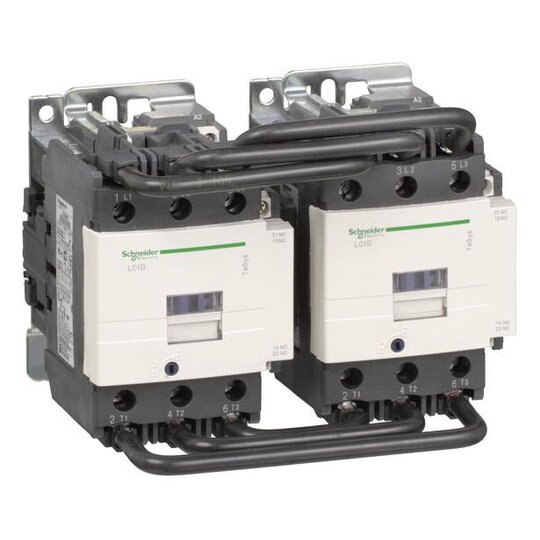

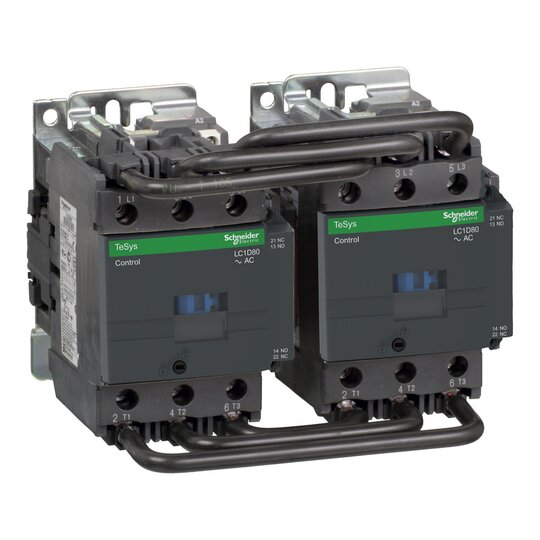

3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennwert 80A AC-3 37kW@400V, beinhaltet eine 24V 50/60Hz AC-Spule, 2 Öffner+2 Schließer Hilfskontakte, eine mechanische Verriegelung.
