| Funktion |
Wendeschütz |
| Tragschienenmontage möglich |
true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
48 - 130 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
48 - 130 V |
| Bemessungssteuerspeisespannung Us bei DC |
48 - 130 V |
| Spannungsart zur Betätigung |
AC/DC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Spannungsart der Betriebsspannung |
AC/DC |
| Betriebsspannung bei DC |
440 - 440 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
80 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
65 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
30 kW |
| Bemessungsbetriebsleistung NEMA |
29,8 kW |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Breite |
119 mm |
| Höhe |
122 mm |
| Tiefe |
120 mm |

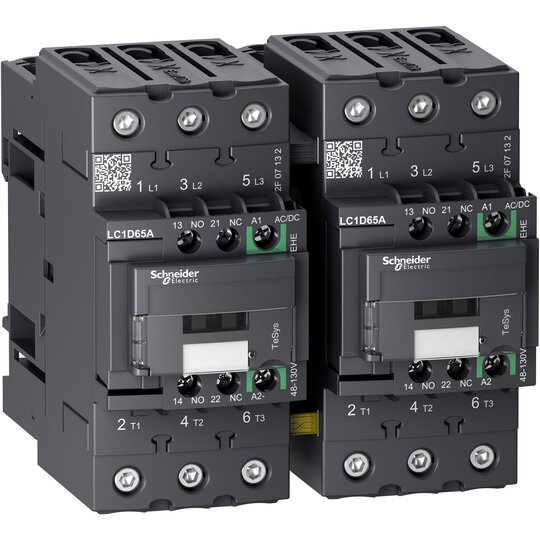

3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennwert 65A AC-3 30kW@400V, beinhaltet eine 48-130V AC/DC low consumption elektronische Spule, 2 Öffner+2 Schließer Hilfskontakte, eine mechanische Verriegelung. LC2D65AEHE ist ein 3-poliges Wendeschütz TeSys D für Motoranwendungen bis 30kW@400V. Es beinhaltet eine 48-130V AC/DC low consumption elektronische Spule und 2 Öffner+2 Schließer eingebaute Hilfskontakte, Schließer Spiegel zertifiziert. Kompakte, DIN-Schienenmontage, mit mechanischer Verriegelung und vorverdrahteter Wendeschaltung, sorgt für Zuverlässigkeit und Langlebigkeit. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).
