Funktion | Wendeschütz |
Tragschienenmontage möglich | true |
Bemessungssteuerspeisespannung Us bei DC | 24 - 24.0 V |
Spannungsart zur Betätigung | DC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart der Betriebsspannung | DC |
Betriebsspannung bei DC | 440 - 440.0 V |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 80 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 50 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 22 kW |
Bemessungsbetriebsleistung NEMA | 29,8 kW |
Anzahl der Hilfskontakte als Öffner | 1 |
Anzahl der Hilfskontakte als Schließer | 1 |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
Schutzart (IP) | IP20 |
Schutzart (NEMA) | sonstige |

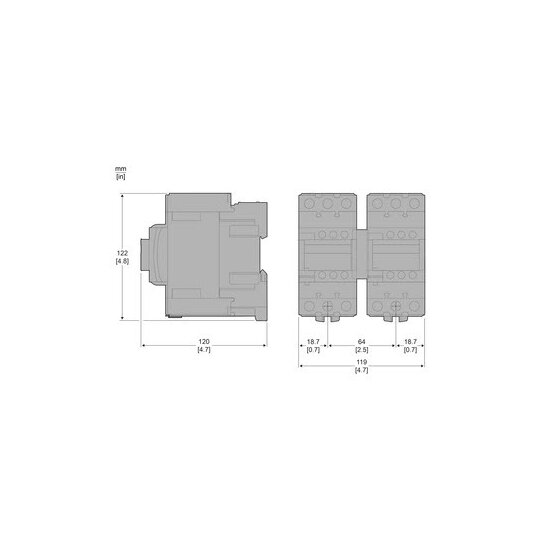

Breite | 119 mm |
Höhe | 122 mm |
Tiefe | 120 mm |

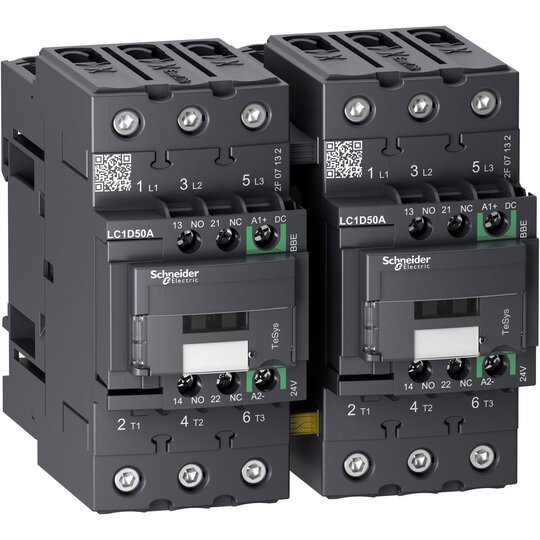

3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennwert 50A AC-3 22kW@400V, beinhaltet eine 24V DC low consumption elektronische Spule für direkte SPS-Steuerung, 2 Öffner+2 Schließer Hilfskontakte, mechanische Verriegelung.
