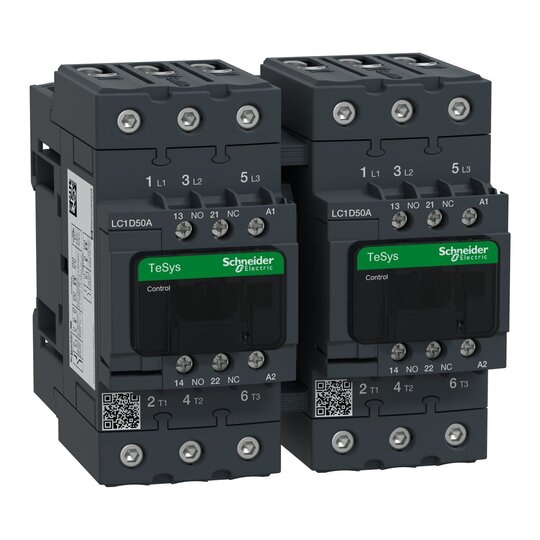

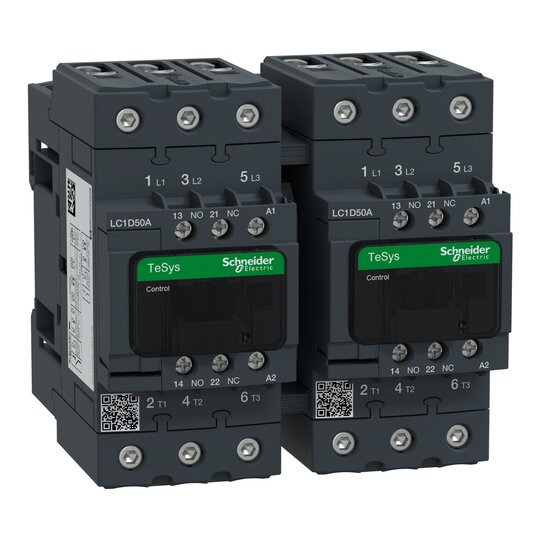

Schneider LC2D50AB7 Wendeschützkombi 3p 1S1Ö 22kW 400V AC3 50A 24V 50/60Hz
1 Stück

Listenpreis
Art.-Nr.
2749391
EAN
3389118340329
Hersteller-Nr.
LC2D50AB7
DEHA.-Nr.
2964703
eClass.-Nr.
27371009
Zolltarif-Nr.
85364900
Funktion Wendeschütz
Tragschienenmontage möglich true
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 24.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 24.0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A
Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW
Bemessungsbetriebsleistung NEMA 29,8 kW
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Breite 119 mm
Höhe 122 mm
Tiefe 120 mm

3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennwert 50A AC-3 22kW@400V, beinhaltet eine 24V 50/60Hz AC-Spule, 2 Öffner+2 Schließer Hilfskontakte, eine mechanische Verriegelung.
