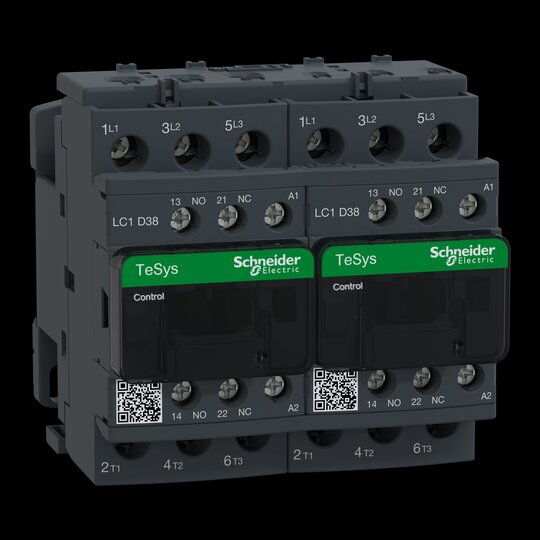

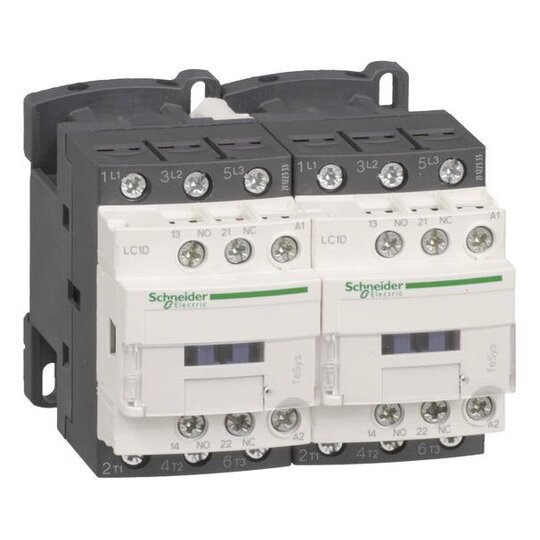

Schneider LC2D38P7 Wendeschützkombi 3p
1S1Ö 18,5kW 400V AC3 38A 230VAC
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2743193
- EAN
- 3389110391954
- Hersteller-Nr.
- LC2D38P7
- DEHA.-Nr.
- 0071308
- eClass.-Nr.
- 27371009
- Zolltarif-Nr.
- 85364900
| Funktion | Wendeschütz |
| Tragschienenmontage möglich | true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 - 230.0 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung bei AC 50 Hz | 440 - 440.0 V |
| Betriebsspannung bei AC 60 Hz | 440 - 440.0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 38 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 kW |
| Bemessungsbetriebsleistung NEMA | 14,9 kW |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
| Breite | 90 mm |
| Höhe | 85 mm |
| Tiefe | 92 mm |
3-poliges TeSys D-Wendeschütz für Motoranwendungen bis 18.5kW@400V. Er bietet 230 V 50/60 Hz AC-Spulen, integrierte Hilfskontakte 2S+2Ö (Spiegelkontakte) sowie Leistungs- und Steueranschlüsse über Schraubklemmen. Ausgestattet mit vorverdrahteten Leistungsanschlüssen mit 2 Drehrichtungen und mechanischer Verriegelung. Kompakt (90 mm breit), DIN-Schienen montiert, sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).
