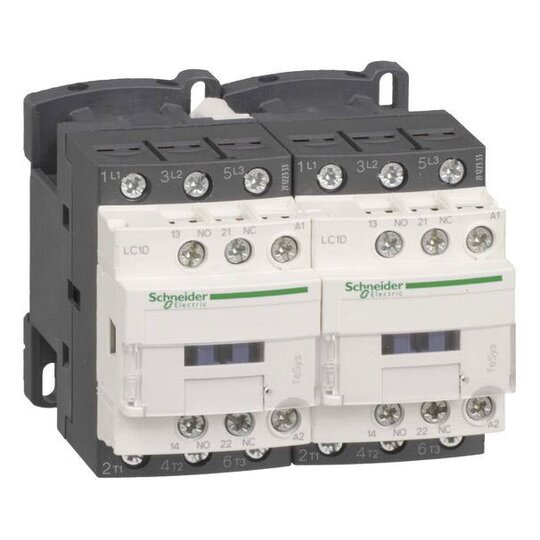

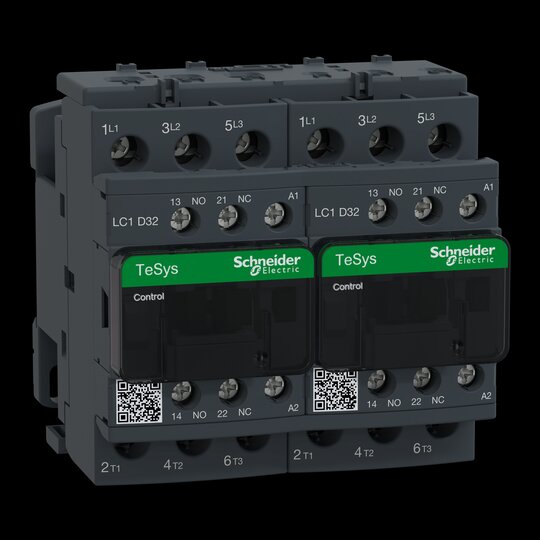

Schneider LC2D32B7 Wendeschützkombi 3p 1S1Ö 15kW 400V AC3 32A 24V 50/60Hz
1 Stück

Listenpreis
Art.-Nr.
2743203
EAN
3389110391459
Hersteller-Nr.
LC2D32B7
DEHA.-Nr.
0070997
eClass.-Nr.
27371009
Zolltarif-Nr.
85364900
Funktion Wendeschütz
Tragschienenmontage möglich true
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 24.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 24.0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW
Bemessungsbetriebsleistung NEMA 14,9 kW
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Breite 90 mm
Höhe 85 mm
Tiefe 92 mm

Standardschütze 0,06 -75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.

RC-Glied 24-48VAC f.LC1D09-38
Schneider 177620
Art.-Nr.
2744028
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
32A magnetischer Auslöser Kipphebel
Schneider 182161
Art.-Nr.
2750723
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Art.-Nr.
2748471
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
1S1Ö unverzögert seitl. Schraubklemmen
Schneider 177750
Art.-Nr.
2744182
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
anzugsverzögert 0,10-30,00s Schraub.
Schneider 177690
Art.-Nr.
2744113
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
24-32A Tasterbet.
Schneider 175240
Art.-Nr.
2740606
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Art.-Nr.
2743709
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
unverzögert frontseitig Schraub.
Schneider 177523
Art.-Nr.
2743852
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
unverzögert frontseitig Schraubanschluß
Schneider 177519
Art.-Nr.
2743848
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
23-32A 1S1Ö Klasse 10A
Schneider 175800
Art.-Nr.
2741299
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

https://eref.se.com/de/de/scope/product-pdf/LC2D32B7

Produktdatenblatt

Download (Stand: 11.11.2024)

DOC CE-Erklärung

Download (Stand: 11.11.2024)

DOC CE-Erklärung

Download (Stand: 11.11.2024)

DOC CE-Erklärung

Download (Stand: 11.11.2024)

Deeplink Produktseite

Download (Stand: 11.11.2024)

EPD-Erklärung

Download (Stand: 11.11.2024)

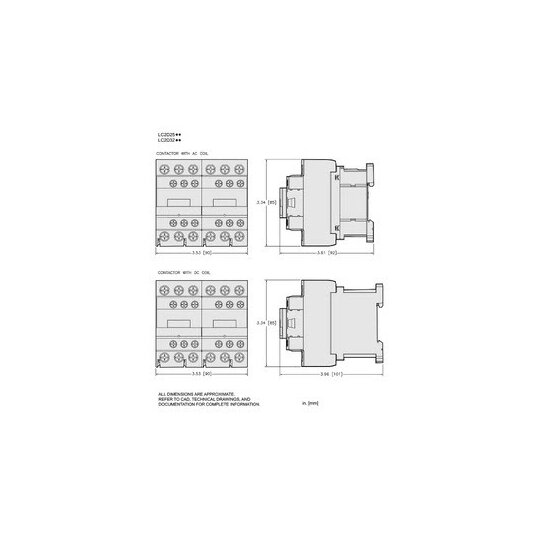

Maßzeichnung
